随着光通信向更高速率演进，光模块也从400G逐步进入800G及更高速率阶段。对于热设计而言，这种升级带来的变化并不只是“功耗增加”这么简单。

在有限的模块尺寸和散热条件下，更高的热负荷、更集中的局部热源以及更严格的器件温度要求，使原本并不起眼的界面热阻、装配公差和材料压缩状态开始对最终温升产生更明显的影响。

因此，从400G到800G，导热界面材料（TIM）的选型逻辑也在发生变化：过去更多关注“材料导热系数够不够”，现在则需要进一步回答“材料装进去以后，整个界面的实际热阻到底有多大”。

一、从400G到800G，变化的不只是模块功耗

光模块内部的热量主要来自DSP、Driver、激光器及其他光电器件。随着传输速率提升，器件集成度和热负荷进一步增加，而模块自身可用于散热的空间并没有同步大幅增加。

这意味着热设计面临一个越来越明显的问题：需要在有限空间内，将更加集中的热量快速传递到壳体，再通过笼子、散热器及系统气流向外释放。

可以将这一变化理解为：热负荷提高 → 局部热流密度增加 → 可用温升裕量收紧 → 热阻预算进一步压缩

因此，800G光模块TIM选型的重点并不是简单寻找“比400G更高导热系数的材料”，而是进一步降低从发热器件到壳体之间的实际界面热阻。这也是400G向800G演进过程中，TIM选型逻辑发生变化的基础。

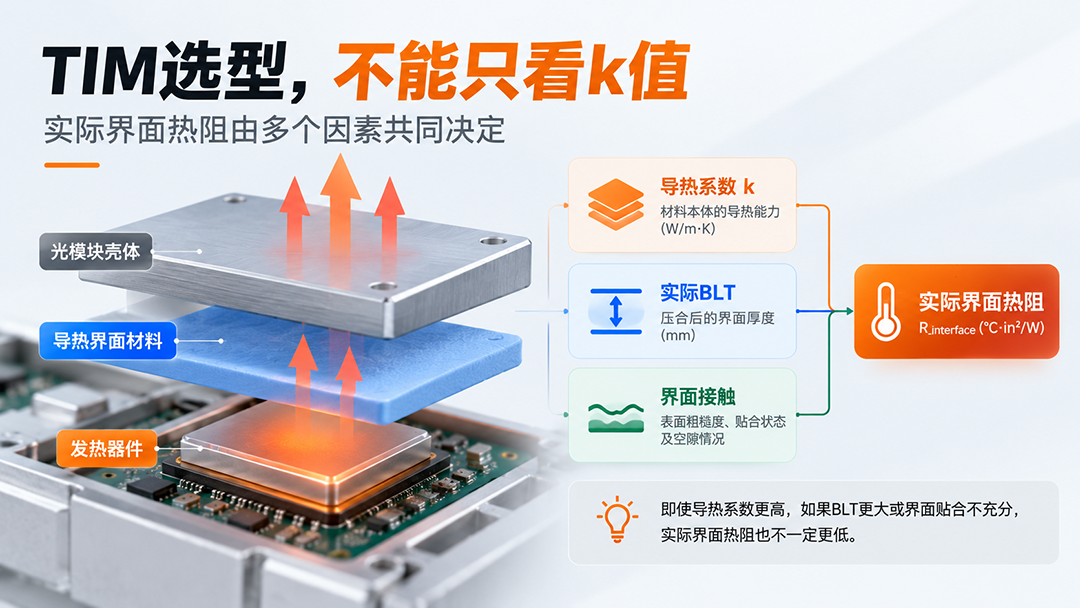

二、变化一：从关注导热系数，转向关注实际界面热阻

导热系数k是TIM非常重要的基础参数，但它并不能单独代表材料装配后的实际散热效果。

对于一个简化的TIM界面，可以理解为：界面总热阻 ≈ 材料本体热阻 + 两侧接触热阻

而材料本体热阻又与两个重要参数有关：材料本体热阻 ∝ BLT / k

其中：

    ●   k：材料导热系数；

    ●   BLT（Bond Line Thickness）：材料实际压合后的界面厚度。

因此，即使两种材料的导热系数存在差异，如果高导热材料实际BLT更大、表面贴合状态较差，最终形成的界面热阻也未必更低。

例如，在材料其他条件相近的情况下：提高k值可以降低材料本体热阻；但如果与此同时：BLT增加、接触不充分或界面空隙增加，整体改善效果就可能被削弱。

所以到了800G阶段，选型不能只问：“这个材料是多少W/m·K？”

还需要继续问：“在实际Gap和装配压力下，它最终能够形成多大的界面热阻？”

这实际上是从材料参数思维向界面性能思维的转变。

三、变化二：BLT对热设计结果更加敏感

从热传导关系来看，在其他条件相同的情况下，TIM越厚，材料本体热阻通常越大。

因此，在800G光模块有限的热阻预算下，控制BLT的重要性进一步提高。

但这并不意味着TIM越薄越好。

光模块内部真实的装配界面通常还存在：

    ●   芯片与器件高度差；

    ●   壳体平面度偏差；

    ●   零部件尺寸公差；

    ●   PCB及结构件形变；

    ●   装配位置偏差。

如果为了降低理论热阻而过度压缩TIM厚度，一旦实际Gap超过设计范围，就可能出现局部接触不足，甚至形成空气间隙。

而空气的导热能力远低于常用TIM，这时为了追求更小BLT所获得的理论收益，反而可能被接触问题抵消。

所以从400G进入800G以后，更合理的设计目标不是：追求最薄的TIM。而是：在能够覆盖结构公差、保证充分贴合的前提下，尽可能建立稳定且合理的BLT。

四、变化三：从“填补间隙”转向“低热阻与低应力并重”

TIM还有一个容易被忽略的作用：补偿发热器件与壳体之间的机械间隙。

对于导热垫片而言，如果材料偏硬，为了实现充分压缩和贴合，通常需要更大的装配压力。

但在光模块这种紧凑结构中，过大的压缩应力可能进一步传递到：PCB、芯片、焊点以及其他精密结构。

因此，材料并不是“越硬越稳定”，也不能简单通过增加压缩率来降低界面热阻。

800G光模块在TIM选型时，需要同时考虑：导热能力 + 压缩性 + 柔顺性 + 装配压力 + 界面贴合

尤其是在Gap较小、器件高度差明显或结构对压力较敏感的位置，材料能否在较低装配压力下充分顺应界面，会直接影响实际接触状态。

因此，TIM评价标准逐渐从：“能不能把Gap填上”升级为：“能否在合理装配压力下填补Gap，同时保持较低界面热阻”。

五、变化四：从整体温升控制，进一步关注局部热点

光模块内部并不是均匀发热。

DSP、Driver等高功耗器件往往形成更加集中的局部热源，不同器件之间的功耗、面积、安装高度和允许工作温度也存在差异。

这意味着即使模块整体壳温看起来处于合理范围，某个局部器件仍可能面临更高的温升压力。

进入800G阶段以后，这种局部热管理的重要性进一步提升。

TIM设计因此不能只考虑：“发热区域到壳体之间放什么材料？”

还需要结合不同位置分析：热源功耗 → 接触面积 → Gap → 热流密度 → TIM → 壳体散热路径

对于不同界面，TIM的需求可能并不完全一致。

例如：固定且规则的Gap可以重点评估导热垫片的压缩与热阻；复杂高度差或不规则间隙，则需要进一步评估材料的填充能力与界面适应性。

因此，随着高速光模块热设计复杂度增加，TIM方案也开始从单纯的“材料选型”逐渐走向不同热源、不同界面的协同设计。

六、变化五：Gap公差开始真正进入TIM选型过程

工程设计中的Gap并不是一个绝对固定值。

假设结构设计的标称间隙为0.50 mm，受到器件高度、壳体尺寸、PCB和装配等多项公差影响后，实际间隙可能围绕标称值产生一定波动。

如果TIM只按照“0.50 mm”这个单一数字选型，就可能出现两种情况：

实际Gap偏小：材料压缩率过高，装配压力增加。

实际Gap偏大：材料压缩不足，界面贴合变差，甚至存在局部接触风险。

所以800G光模块TIM设计需要更加重视：Nominal Gap + Tolerance Stack-up，即：标称间隙 + 整体公差链。

材料厚度、压缩范围和硬度等参数，应尽可能覆盖实际结构可能出现的Gap窗口。

因此，工程选型的问题也从：“这里是0.5 mm间隙，用多厚的材料？”进一步变成：“在整个Gap公差范围内，这种材料能否维持合理的压缩状态、接触状态和界面热阻？”

这个变化看似只是增加了公差分析，实际上意味着TIM开始真正参与结构设计，而不再只是设计完成后的“填缝材料”。

七、变化六：从材料参数验证，转向材料、结构与热设计联合验证

到了800G阶段，仅凭TDS上的几个参数越来越难判断一个TIM方案最终是否合适。

导热系数、硬度、厚度、阻燃等级、绝缘性能等仍然需要关注，但这些更多属于材料层面的基础参数。

真正装入光模块以后，还需要面对：

实际Gap是多少？

压合后的BLT是多少？

材料是否完全覆盖热源？

实际压缩率是多少？

装配压力是否合理？

器件温升是否达到设计要求？

因此，更完整的验证逻辑应该形成以下链条：

材料性能

↓

结构Gap与公差

↓

实际压缩状态与BLT

↓

界面热阻

↓

器件温升

↓

模块热性能

↓

长期可靠性

尤其对于800G这类热设计裕量更加有限的高速光模块，最终判断TIM是否合适的依据，不应该只是材料实验室中的单项参数，而应该回到实际结构和工作条件下的温升表现。

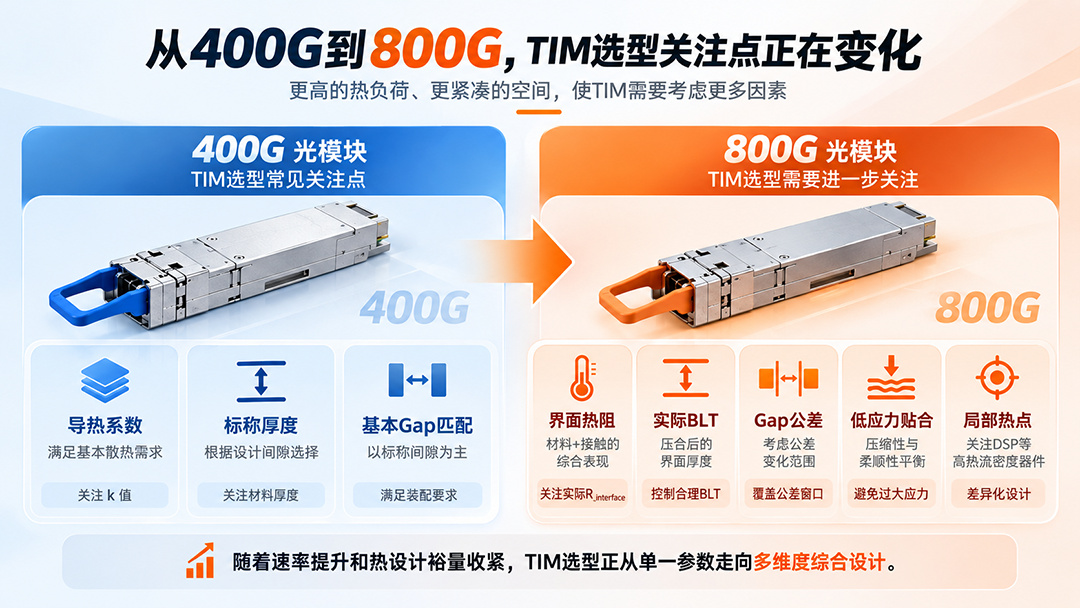

八、400G与800G的TIM选型逻辑有什么不同？

如果将上述变化集中起来，可以更直观地看到两代高速光模块在TIM选型关注点上的变化。

选型维度	400G阶段常见关注点	800G阶段需要进一步关注
导热能力	导热系数k	k值与实际界面热阻
TIM厚度	标称厚度	实际压合BLT
Gap	标称间隙	Gap及Tolerance Stack-up
材料硬度	满足装配要求	压缩、贴合与低应力平衡
热源	模块整体温升	局部高热流密度器件
材料方案	满足主要界面需求	不同热源与界面协同设计
验证方式	材料参数+基础温升	材料+结构+热性能+可靠性

需要强调的是，这并不意味着所有400G方案都只关注左侧指标，也不意味着所有800G模块都必须采用完全不同的TIM。

真正发生变化的是：随着热设计裕量收紧，过去可以被一定程度容忍的界面细节，在800G中对最终热性能的影响开始变得更加明显。

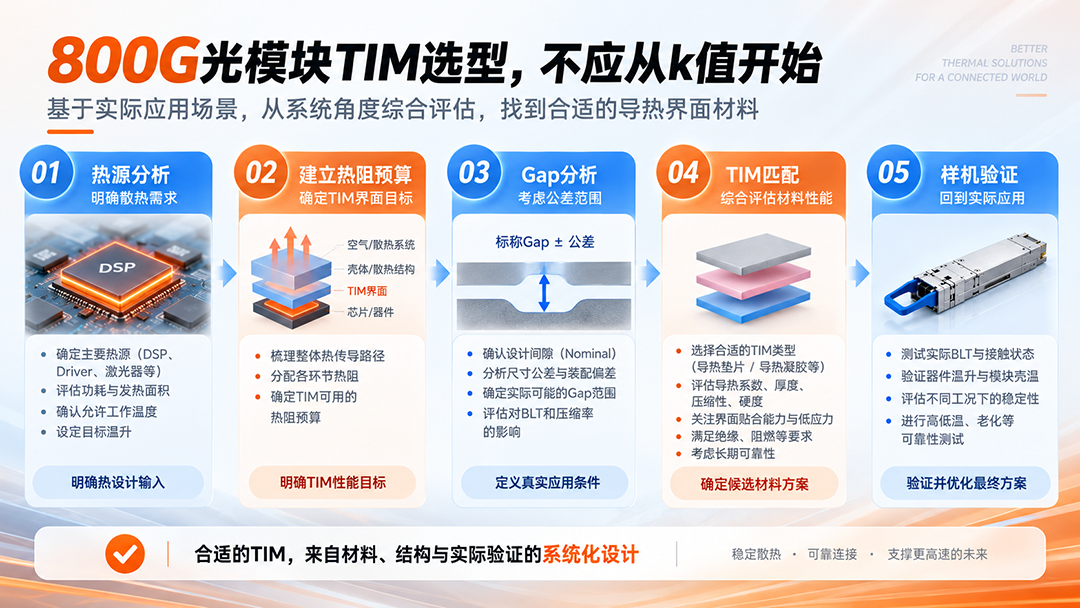

九、800G光模块TIM应该如何选？

面对800G光模块，TIM选型可以按照五个步骤展开。

第一步：明确热源，而不是先确定材料

首先识别DSP、Driver、激光器等主要热源，明确：

    ●   功耗；

    ●   发热面积；

    ●   允许工作温度；

    ●   环境温度；

    ●   目标温升。

只有知道需要传递多少热量，才能进一步判断界面允许多大的热阻。

第二步：建立热阻预算

把器件到环境之间的散热路径拆开：

芯片/器件 → TIM → 壳体 → 笼子/散热结构 → 空气

判断TIM界面能够分配多少热阻，而不是孤立地确定一个导热系数指标。

第三步：确认Gap与公差窗口

不能只看CAD中的标称Gap。

需要综合器件高度、壳体尺寸、PCB及装配公差，确定实际可能出现的Gap范围。

第四步：匹配TIM类型及材料性能

根据界面条件综合考虑：

    ●   导热系数；

    ●   厚度；

    ●   压缩性；

    ●   硬度；

    ●   界面贴合能力；

    ●   绝缘要求；

    ●   长期稳定性。

此时再判断使用导热垫片、导热凝胶或其他TIM方案，而不是先确定某种材料再倒推结构。

第五步：回到实际模块验证

最终通过实际样机确认：

BLT是否合理、接触是否充分、器件温升是否满足要求，以及经过环境和可靠性测试后界面状态是否稳定。

这样得到的TIM方案，才真正建立在实际热设计条件上。

十、从400G到800G，改变的是TIM的选型方法

从400G进入800G以后，导热界面材料并没有突然出现一套完全不同的物理规律。

真正变化的是热设计条件。

当热负荷增加、热点更加集中、结构空间有限、热阻预算进一步收紧以后，TIM选型也必须从单一参数比较走向系统化设计。

因此，选型思路正在发生几个明显转变：

从看导热系数，转向看实际界面热阻；

从看标称厚度，转向控制实际BLT；

从满足一个标称Gap，转向覆盖整个公差窗口；

从单纯追求导热能力，转向低热阻与低应力之间的平衡；

从选择一种TIM，转向材料、结构和热路径的协同设计。

对于800G光模块而言，真正合适的导热界面材料，并不一定是导热系数最高、厚度最薄或硬度最低的材料。

更重要的是，它能否在实际装配条件下形成稳定的BLT和充分的界面接触，在满足Gap补偿与结构应力要求的同时，将界面热阻控制在合理范围内。

这也是从400G走向800G之后，光模块TIM选型最值得关注的变化。
