光模块TIM如何应对器件高度差？Gap公差、压缩率与材料选型解析

发布：诺丰NFION热管理时间：2026-09-07 13:51:22

在光模块热设计中，TIM（Thermal Interface Material，热界面材料）的作用并不只是填充发热器件与壳体、盖板或散热结构之间的界面。由于芯片封装高度、PCB装配、焊接、壳体加工和平面度等因素存在公差，不同器件与散热结构之间往往会形成不同的界面间隙（Gap）。

这意味着TIM实际面对的不是一个固定厚度，而是一个具有上下限的Gap公差窗口。

对于存在多颗发热器件的光模块，如果TIM无法适应这种高度差，可能出现两种截然不同的状态：一部分区域已经受到较大压缩，而另一部分区域仍然接触不足。因此，光模块TIM设计除了关注导热系数和材料厚度，还需要综合考虑Gap范围、压缩率、压缩应力以及材料的形变能力。

一、光模块内部为什么会出现器件高度差？

光模块内部通常包含DSP、Driver、TIA、激光器及其他功能器件。不同器件本身的封装尺寸并不完全一致，即使设计阶段已经考虑结构高度匹配，实际生产装配后仍然可能出现一定偏差。

这些偏差通常来自多个环节，例如：

● 芯片及封装本身的高度公差；

● PCB厚度、翘曲和平面度；

● 焊料或焊点高度差异；

● SMT贴装与装配公差；

● 上盖、壳体等结构件加工公差；

● 散热接触面的平面度；

● 整机压合和装配位置偏差。

因此，即使两个器件在设计模型中的顶部高度接近，实际装配之后，它们到同一散热盖板之间的距离也可能不同。

例如三个发热器件分别形成：

器件A → 较小Gap
器件B → 标称Gap
器件C → 较大Gap

如果采用统一厚度的TIM，就意味着三个位置的TIM最终压缩程度并不相同。

所以光模块TIM设计首先要解决的问题不是：“TIM应该选多厚？”而是：“实际需要覆盖多大的Gap变化范围？”

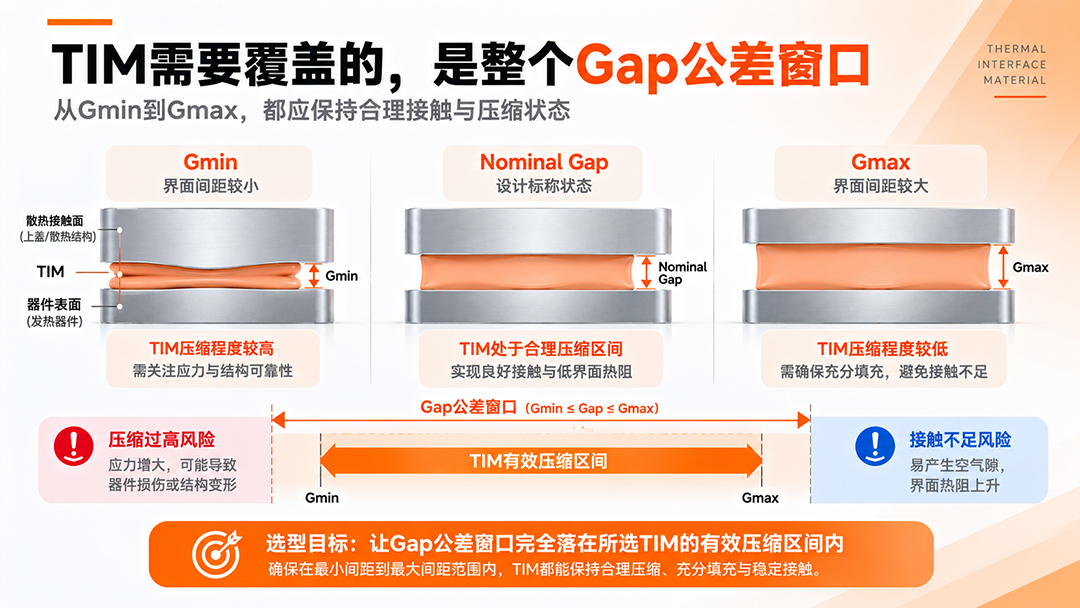

二、TIM面对的是Gap公差窗口，而不是固定Gap

在结构设计中，可以定义一个标称Gap：

G₀ = Nominal Gap

但实际生产过程中，由于多个尺寸公差叠加，最终Gap通常会形成一定范围：

Gmin ≤ Gap ≤ Gmax

其中：

Gmin代表公差组合下可能出现的较小界面间隙；

Gmax代表公差组合下可能出现的较大界面间隙。

因此，TIM真正需要适应的是：

Gmin ～ Gmax

而不是单一的G₀。

这就是TIM选型中非常重要的Gap tolerance window（Gap公差窗口）。

如果仅按照标称Gap选择材料，而没有考虑上下公差，就可能出现两个问题。

Gap偏大时：TIM接触不足

当实际Gap接近Gmax时，如果TIM厚度或形变补偿能力不足，可能无法充分填充界面。

局部空气残留或接触面积不足，会增加界面热阻，使器件产生的热量难以有效传递到壳体或散热结构。

Gap偏小时：TIM过度压缩

当实际Gap接近Gmin时，同样厚度的TIM需要承受更大的压缩量。

如果压缩程度超过合理工作范围，可能导致压缩应力明显增加，并进一步向芯片、PCB、焊点及封装结构传递机械载荷。

因此：

合理的TIM厚度应该覆盖整个Gap公差窗口，而不是只匹配标称Gap。

三、压缩率如何补偿器件高度差？

对于导热硅胶片等可压缩TIM，压缩率是判断其Gap适应能力的重要参数。

可以简单表示为：压缩率 =（TIM初始厚度 − 压缩后厚度）÷ TIM初始厚度 × 100%

假设某TIM初始厚度为T₀。

装配之后：

Gap较小的位置，TIM需要产生更大的形变，因此压缩率较高；

Gap较大的位置，TIM压缩量较小，因此压缩率较低。

也就是说，同一块TIM在不同位置可能同时存在不同的压缩状态。

这也是导热垫片能够补偿一定器件高度差的重要原因。

但需要注意：可压缩并不等于可以无限压缩。

TIM需要在合理压缩区间内工作。

如果压缩不足，可能无法建立稳定、充分的界面接触；

如果压缩过大，则可能导致材料内部应力和界面压力明显上升。

因此，TIM的价值不是单纯“能够被压缩”，而是能够在目标Gap窗口内保持相对合理的接触状态。

四、压缩不足和过度压缩分别会带来什么问题？

1. 压缩不足

TIM压缩不足时，首先需要关注的是界面接触。

器件、TIM和壳体表面在微观尺度上并不是完全平整的。如果TIM没有形成足够形变，就可能无法充分顺应表面微观起伏。

可能产生：局部悬空 → 空气残留 → 有效接触面积下降 → 界面热阻增加

因此，TIM即使名义上已经“放进去”，也不意味着形成了理想的热接触。

2. 过度压缩

另一个极端是为了确保最大Gap位置能够接触，而选择过厚的TIM。

此时，在Gap较小的位置可能产生明显过压缩。

随压缩程度增加，材料产生的反作用力通常也会发生变化。

过大的局部压力可能增加：

● 芯片封装机械应力；

● PCB局部变形风险；

● 焊点受力；

● 壳体装配负荷；

● TIM侧向挤出或形变风险。

因此，在空间紧凑、器件密度较高的光模块内部，TIM不仅承担热传导功能，也直接参与整个装配系统的力学匹配。

五、为什么不能简单通过“加厚TIM”解决高度差？

面对较大的器件高度差，一个比较直观的思路是：Gap变化大 → 使用更厚的TIM。

这种方法在一定范围内能够增加结构容差，但并不能无限使用。

原因在于TIM本身也是热传导路径的一部分。

在材料和界面条件相近的情况下，TIM厚度增加通常意味着热量需要经过更长的材料传导路径。

因此，增加TIM厚度虽然可能改善Gap覆盖能力，却可能同时增加材料本体热阻。

这形成一个典型的工程权衡：TIM过薄

→ Gap覆盖能力不足

TIM过厚

→ 热传导路径增加，同时可能产生更大的压缩变形需求

所以合理设计并不是：“为了保险，TIM越厚越好。”

而应该是：在能够覆盖Gap公差窗口的前提下，尽可能控制最终热传导路径，并保持合理的界面接触状态。

六、不同TIM材料应对器件高度差的能力有什么不同？

当器件高度差发生变化时，并不是所有TIM都采用相同的补偿机制。

TIM类型	Gap适应能力	典型特点	更适合的界面
导热硅胶片	较强	可压缩、尺寸稳定	Gap相对明确且需要一定压缩补偿
导热凝胶	强	顺应性高、可填充复杂间隙	多器件高度差、复杂界面
导热硅脂	较弱	适合形成较薄界面	Gap较小、表面相对平整
导热泥/Putty	较强	可塑性较强	较大或不规则间隙

导热硅胶片：通过压缩形变补偿Gap

导热硅胶片具有一定厚度和可压缩性，可以通过压缩形变适应器件高度差。

其优势在于：尺寸稳定、厚度规格明确、装配过程相对容易控制。

但选型时不能只看厚度和导热系数，还应关注：硬度、压缩率、压缩应力以及实际热阻。

如果Gap公差范围过大，同一厚度的垫片可能难以同时兼顾最大Gap和最小Gap。

导热凝胶：通过流变与形变适应复杂Gap

当光模块内部存在多个不同高度器件，或者界面结构较复杂时，导热凝胶具有较强的形貌适应能力。

在压合过程中，凝胶可以根据实际空间发生形变，使不同高度区域形成相应的界面厚度。

这类材料尤其适合需要：较强Gap filling能力 + 较低机械应力的应用场景。

但导热凝胶同样不是“填得越多越好”。

还需要控制点胶量、压合后的BLT，并关注抗流挂、材料位移以及长期稳定性。

导热硅脂：更适合较小Gap

导热硅脂具有较好的润湿和界面填充能力，但其优势主要体现在较薄界面的微观填充。

如果结构本身存在明显高度差，通过增加硅脂厚度来补偿较大Gap通常并不是理想方案。

因此，硅脂更适用于：

Gap较小、接触面相对平整、需要降低微观接触热阻的界面。

七、Gap公差、TIM厚度与压缩率应该如何匹配？

可以建立一个简化模型。

假设：TIM原始厚度 = T

实际Gap范围：Gmin ～ Gmax

那么：

在Gmin位置，TIM压缩量最大；

在Gmax位置，TIM压缩量最小。

对应压缩率可以近似表示为：

Cmax =（T − Gmin）/ T × 100%

Cmin =（T − Gmax）/ T × 100%

设计时需要同时检查两个极限状态。

最大Gap位置

需要确认：TIM是否仍然能够与上下界面形成充分接触。

最小Gap位置

需要确认：TIM是否因为过度压缩产生过高的机械应力。

因此，一个合理的TIM方案应该满足：整个Gmin～Gmax范围都落在材料推荐的有效工作区间内。

这比单纯按照标称Gap选择一个厚度更加接近实际工程设计逻辑。

八、为什么除了压缩率，还要关注Compression Force？

这是TIM选型中容易被忽略的一点。

假设两种导热垫片都能够压缩30%，并不能说明它们对器件产生的机械作用相同。

因为：达到相同压缩率所需要的压力可能完全不同。

因此，除了Compression Ratio（压缩率），还需要结合Compression Force或Compression Stress（压缩力/压缩应力）进行判断。

例如：

材料A压缩30%时仍保持较低应力；

材料B达到相同压缩率时已经产生明显更高的反作用力。

对于光模块内部的芯片、PCB和焊点而言，两种材料带来的机械负荷可能存在明显差异。

因此，在器件高度差较明显的应用中：低应力、高顺应性往往比单纯追求较大的压缩率更有工程意义。

九、什么时候应该换材料，而不是继续增加TIM厚度？

如果Gap变化已经超出某一种TIM合理的形变补偿范围，继续增加厚度未必是更合理的解决方案。

这时应该重新评估材料体系。

可以按照界面特点进行初步判断：

Gap较小、界面平整

→ 可以评估导热硅脂等薄界面TIM。

Gap相对稳定，需要一定压缩补偿

→ 可以优先评估导热硅胶片。

多器件高度不同、Gap变化较大、需要降低装配应力

→ 可以进一步评估导热凝胶。

Gap较大或结构不规则

→ 可以根据实际结构评估具有较强可塑性的Gap filler/Putty类材料。

需要强调的是，这并不是固定的材料选择规则。

最终仍需要结合器件功耗、Gap范围、目标热阻、装配方式和可靠性要求进行验证。

十、光模块TIM选型不能只看导热系数

对于存在器件高度差的光模块，TIM选型至少应该同时关注以下参数：

参数	主要作用
Gap范围	确定材料需要覆盖的空间变化
TIM初始厚度	决定基础填充能力
压缩率	判断高度差补偿能力
压缩应力	判断器件机械负荷
硬度	影响材料顺应性
导热系数	影响材料内部热传导
界面热阻	反映实际接触传热表现
BLT	影响最终热传导路径
长期形变稳定性	判断长期服役状态
泵出/流挂等性能	判断材料长期位置稳定性
