在光模块热设计中，TIM（Thermal Interface Material，热界面材料）承担着填充发热器件与壳体、上盖或其他导热结构之间间隙的重要作用。

从基本热传导公式来看，在导热系数和接触面积相同的情况下，TIM越薄，材料本体热阻通常越低。因此在实际设计中，很容易形成一种判断：TIM是不是做得越薄，散热效果就越好？

如果两个接触面完全平整、平行，而且不存在尺寸波动，这一思路具有一定合理性。但真实的光模块装配并不是理想模型。器件高度、PCB、壳体尺寸、平面度以及装配过程都存在公差，最终形成的实际间隙也会随之变化。

因此，光模块TIM厚度设计真正需要解决的问题，并不是如何把TIM做到最薄，而是：如何在覆盖装配公差、保证充分接触的前提下，获得尽可能合理的BLT，从而控制整个界面的热阻。

一、为什么从公式看，TIM越薄越有利？

对于均匀TIM材料，其本体热阻可以简化表示为：

R = t /（k × A）

其中：

    ●  R：材料本体热阻

    ●  t：TIM实际厚度

    ●  k：材料导热系数

    ●  A：有效传热面积

当导热系数k和传热面积A保持不变时，材料厚度t越小，理论热阻越低。

例如，同一种TIM、相同接触面积下，BLT从1.0 mm降低到0.5 mm，材料内部的导热路径缩短，其本体热阻理论上也会相应降低。

这也是为什么在芯片、功率器件以及光模块等热流密度较高的应用中，工程设计通常希望尽可能缩短热传导路径。

但这里有一个非常重要的前提：TIM必须能够与上下两个界面保持充分、连续且稳定的接触。

一旦这个条件无法满足，单纯降低厚度就未必能够降低最终热阻。

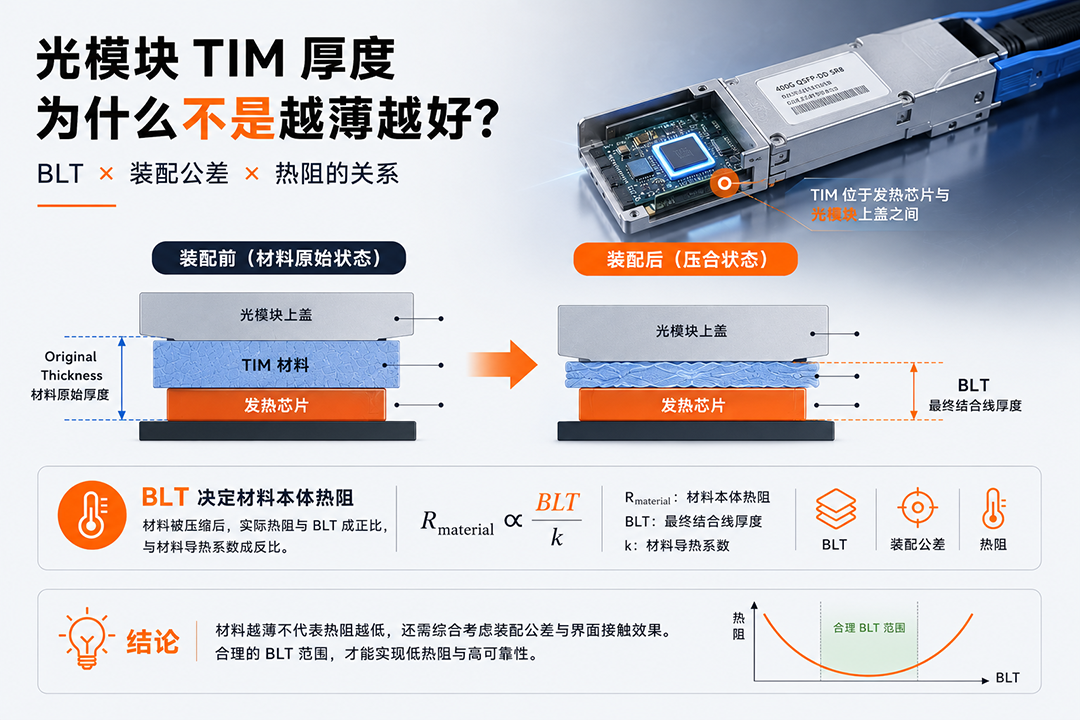

二、什么是BLT？为什么它比材料标称厚度更重要？

BLT，即 Bond Line Thickness，通常指TIM完成装配后，在两个接触界面之间形成的实际厚度。

它与购买TIM时看到的“材料厚度”并不完全相同。

以导热硅胶片为例，一片标称厚度1.0 mm的材料，在装配压力作用下可能被压缩至0.8 mm、0.7 mm甚至更低。

真正参与最终热传导过程的是压缩后的实际厚度，而不是压缩前的1.0 mm。

导热凝胶也是如此。

凝胶点胶后的初始高度可能达到1.0 mm以上，但随着模块上盖压合，多余材料向周围流动，最终形成的界面厚度可能明显降低。

因此，在光模块热设计中，需要区分三个概念：材料原始厚度 → 装配压缩状态 → 最终BLT

对于导热垫片而言，BLT主要受到材料厚度、压缩量和结构Gap影响；对于导热凝胶而言，则更多受到点胶量、结构间隙、压合状态以及材料流变特性的影响。

所以评价TIM热性能时，仅仅比较“用了多厚的材料”并不充分。

三、光模块内部的实际Gap为什么不是固定值？

在结构设计图纸上，某颗DSP、Driver或其他发热器件与金属上盖之间可能设计为0.5 mm或者0.8 mm间隙。

但进入实际生产以后，这个间隙并不会始终保持完全一致。

实际Gap可以简单理解为：实际Gap = 名义Gap ± 器件公差 ± PCB公差 ± 壳体公差 ± 装配公差

其中可能涉及：

1. 器件高度公差

不同批次器件的封装高度存在一定制造公差。

当光模块内部存在多颗不同封装高度的发热器件时，高度差问题会更加明显。

2. PCB厚度与翘曲

PCB本身存在厚度公差，同时经过SMT、回流焊以及后续锁附后，还可能产生一定程度的翘曲。

这些变化最终都会反映到器件顶部与上盖之间的距离。

3. 壳体加工公差

光模块金属壳体、上盖以及内部台阶结构同样存在尺寸和平面度误差。

即使设计模型中的两个表面完全平行，实际加工后也可能出现局部高度差。

4. 装配过程带来的变化

锁附压力、定位精度、压合顺序以及结构变形等因素，也可能进一步改变最终Gap。

因此，工程上真正需要面对的通常不是：

Gap = 0.60 mm

而更可能是：

Gap = 0.60 mm，并存在一定上下波动范围。

TIM必须能够适应这一实际变化范围。

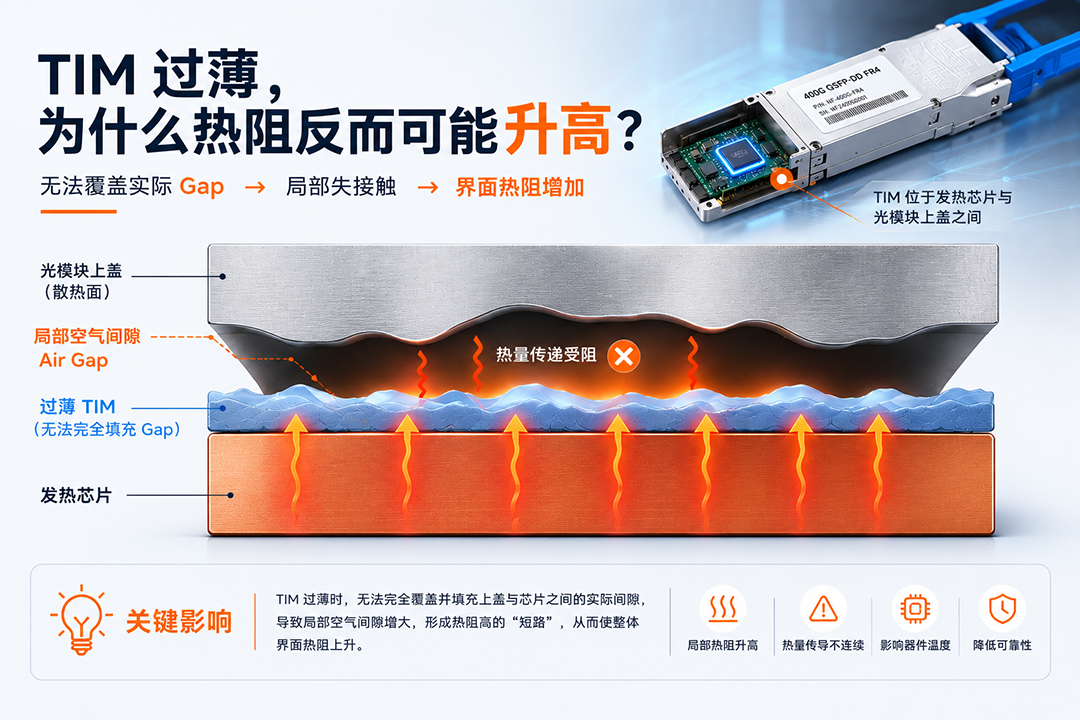

四、TIM过薄，会发生什么？

如果只考虑降低材料本体热阻，很容易把TIM厚度不断往下压。

但当TIM已经无法覆盖实际Gap时，问题就会出现。

1. 无法完全填充间隙

假设某个界面的名义Gap为0.50 mm，但考虑结构与装配公差以后，实际Gap可能在0.35～0.70 mm之间变化。

如果选择的TIM在装配后只能形成约0.40 mm的有效厚度，那么对于Gap较小的位置可能没有问题。

但当某些模块实际Gap达到0.60 mm甚至0.70 mm时，就可能出现：TIM无法同时接触器件与上盖。

此时局部形成空气间隙。

TIM原本就是为了替代界面中的低导热空气。如果为了降低BLT反而重新产生空气Gap，那么材料本体热阻降低带来的收益可能被界面热阻的增加抵消。

2. 有效接触面积下降

另外一种情况并不是完全悬空，而是“局部接触”。

由于器件表面、TIM和壳体并不是绝对平整，过薄的TIM可能只能接触局部高点。

此时看起来TIM已经安装到位，但真正参与热传导的有效面积可能小于设计面积。

而有效传热面积下降，同样会增加热阻。

3. 压缩不足

对于导热硅胶片等可压缩TIM，适当压缩有助于材料贴合界面的微观不平整区域。

如果材料选择过薄，在较大Gap位置可能无法形成足够压缩。

随之可能出现：接触压力不足 → 微观空隙增加 → 接触热阻上升。

因此，导热垫片设计不能只问：“应该选0.5 mm还是1.0 mm？”

还应该进一步确认：在实际Gap范围内，这一厚度能够形成怎样的压缩状态？

五、TIM是不是越厚越安全？

既然TIM过薄可能无法覆盖公差，那么是不是把材料选厚一点就可以？

同样不是。

TIM厚度增加以后，虽然Gap Filling能力通常有所增强，但材料本身的导热路径也会变长。

仍然回到：R = t /（k × A）

当其他条件相同时，BLT越大，本体热阻越高。

因此，如果原本0.6 mm的间隙使用了明显超过实际需求的TIM，即使能够完全填充，热量仍然需要经过更长的TIM路径才能进入壳体。

除此之外，过厚还可能产生新的工程问题。

对于导热垫片，如果材料厚度较大而局部Gap又比较小，装配后可能形成过大的压缩量，从而增加结构应力。

这种载荷可能进一步作用于：

    ●  PCB

    ●  芯片封装

    ●  焊点

    ●  上盖结构

尤其在空间紧凑、器件尺寸较小的光模块内部，TIM除了需要解决热问题，还必须考虑机械可靠性。

所以：过薄可能填不满，过厚又可能增加本体热阻和装配应力。

这也是为什么TIM厚度存在合理设计窗口，而不是越薄或者越厚越好。

六、真正需要优化的是总热阻，而不是单独优化BLT

一个实际TIM界面的热阻，并不能只用材料本体热阻来理解。

可以将其简化为：Rtotal = Rc1 + RTIM + Rc2

其中：

    ●  Rc1：发热器件与TIM之间的接触热阻

    ●  RTIM：TIM材料本体热阻

    ●  Rc2：TIM与壳体或其他导热结构之间的接触热阻

如果BLT减小，RTIM通常下降。

但是，如果与此同时造成贴合不足、空气残留或者有效接触面积下降，那么Rc1和Rc2可能上升。

最终就可能出现一种看似矛盾的现象：TIM变薄了，但整个界面的热阻反而没有降低，甚至更高。

因此，光模块TIM设计真正需要优化的是：整个热界面的总热阻。

这也是为什么仅凭导热系数和材料厚度两个参数，很难直接判断一个TIM方案的实际散热效果。

七、如何结合装配公差确定合理TIM厚度？

合理的TIM厚度通常需要从结构Gap反向设计，而不是先确定材料厚度，再要求结构去适应材料。

第一步：确定名义Gap

首先明确发热器件顶部与目标导热结构之间的理论距离。

例如：名义Gap = 0.60 mm

第二步：进行Tolerance Stack-up

将影响这一Gap的主要尺寸公差纳入分析，包括：器件高度、PCB厚度、PCB翘曲、壳体尺寸、平面度以及装配误差等。

最终得到的不是单一数值，而是一个实际Gap范围。

例如：

Gap Min = 0.42 mm

Gap Max = 0.82 mm

这两个极端状态往往比0.60 mm的名义值更有工程意义。

第三步：匹配TIM工作窗口

如果采用导热硅胶片，需要进一步考虑：

    ●  材料原始厚度

    ●  硬度

    ●  压缩率

    ●  压缩应力

    ●  热阻随压力或厚度的变化

例如，一款1.0 mm导热垫片，在不同Gap位置可能分别形成不同压缩状态。

需要确认的是：在最大Gap条件下能否保持有效接触，在最小Gap条件下又是否会产生过大的压缩应力。

需要特别注意，不同TIM材料的推荐压缩范围并不完全一致，不能简单把某一个固定压缩比例作为所有材料的通用设计标准。

第四步：验证两个极端工况

对于Gap Min，应重点确认：会不会压得太多？

包括器件受力、PCB形变以及材料压缩应力。

对于Gap Max，则需要确认：还能不能可靠接触？

包括是否存在空气Gap、接触压力是否充分以及有效接触面积是否稳定。

只有两个极端状态都满足要求，名义设计才具有较好的量产容差能力。

八、导热垫片和导热凝胶的BLT设计逻辑有什么不同？

光模块内部常见TIM方案包括导热硅胶片和导热凝胶，两者对于Gap和BLT的适应方式存在明显区别。

对比项目	导热硅胶片	导热凝胶
BLT形成方式	材料厚度+压缩	点胶量+Gap+压合
Gap补偿方式	依靠材料压缩变形	依靠流动和形变填充
高度差适应能力	受厚度与压缩范围限制	对复杂高度差适应性较强
装配应力	与硬度及压缩量密切相关	通常有利于降低界面机械应力
量产控制重点	厚度、硬度、压缩率	点胶量、BLT、流变与装配状态

如果光模块内部多个发热器件存在不同高度，统一厚度的导热垫片需要同时兼顾多个Gap，设计难度可能增加。

导热凝胶可以通过压合后的材料重新分布，对不同高度和复杂界面进行填充，因此在复杂Gap场景中具有一定优势。

但这并不意味着使用导热凝胶以后就不需要考虑BLT。凝胶BLT过大，同样会增加材料本体热阻。

所以无论使用Pad还是Gel，基本设计原则都是一致的：在能够可靠覆盖实际Gap和装配公差的前提下，尽可能降低有效BLT。

九、一个简单的光模块TIM设计案例

假设某光模块DSP顶部与金属上盖之间的名义Gap为：0.60 mm

综合器件高度、PCB、壳体以及装配公差后，实际Gap范围为：0.42～0.82 mm。

如果方案A选择非常薄的TIM，希望通过降低BLT获得更低热阻，那么在0.42 mm附近可能具有较低的材料本体热阻。

但是，当实际Gap接近0.82 mm时，TIM可能无法保持可靠接触。

方案B则为了完全覆盖最大Gap，选择明显更厚的TIM。

这样虽然降低了失接触风险，但在0.42 mm的小Gap区域可能产生较大的压缩量，同时平均BLT也可能增加。

更合理的方案C，是结合材料的压缩特性、硬度、热阻和结构Gap范围，寻找一个能够同时覆盖Gap Min和Gap Max的工作窗口。

如果垫片方案无法同时满足低应力和Gap补偿要求，还可以进一步评估导热凝胶等适应复杂间隙的TIM方案。

最终得到的材料未必拥有“最小厚度”，却可能获得更稳定的：界面接触状态、系统热阻以及量产一致性。

这正是TIM厚度设计与单纯材料参数比较之间的区别。

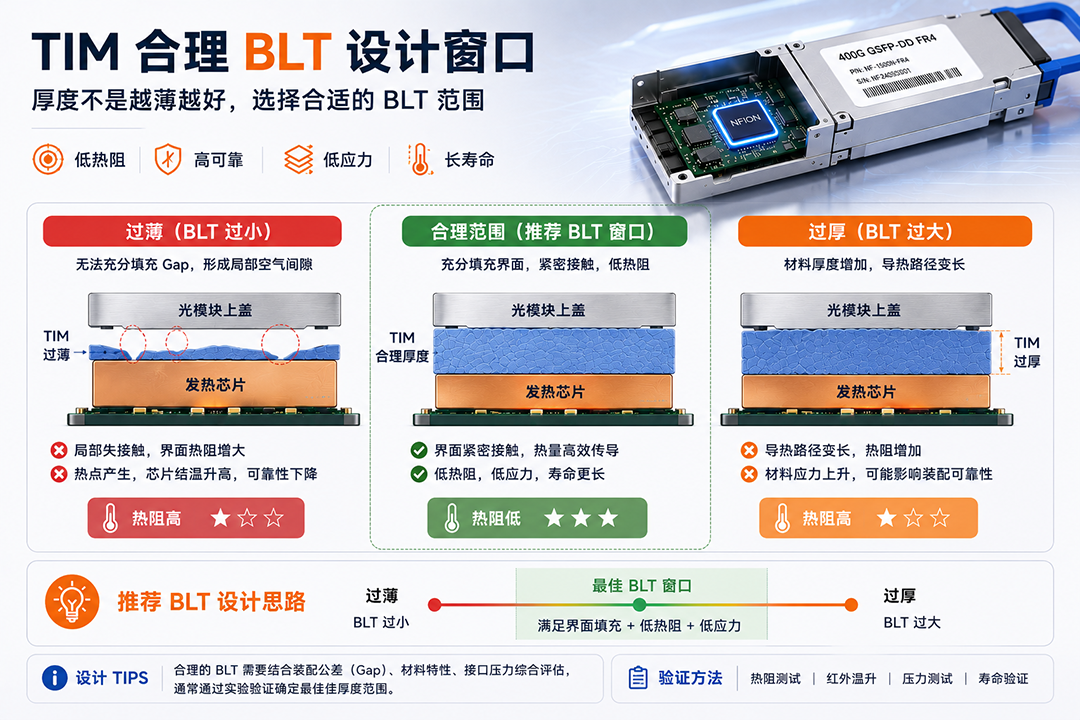

十、光模块TIM厚度设计的核心原则

光模块TIM设计并不是一道简单的“厚度越小，热阻越低”的计算题。

从材料本体来看，降低BLT确实能够缩短热传导路径；但从完整热界面来看，TIM还承担着填充间隙、补偿公差和维持有效接触的重要作用。

因此，一个合理的TIM设计需要同时考虑：名义Gap → 公差范围 → TIM厚度 → 压缩状态 → 有效接触 → 接触热阻 → 系统热阻

TIM过薄，可能无法覆盖最大Gap；

TIM过厚，则可能增加本体热阻和装配应力。

真正需要寻找的不是“最薄TIM”，而是一个能够覆盖实际制造与装配波动的合理BLT窗口。

对于光模块这类内部空间紧凑、器件高度差明显、热流密度较高的应用而言，TIM选型也不应只比较导热系数。

将导热系数、BLT、Gap公差、压缩特性、接触热阻和长期可靠性放到同一个热—结构设计体系中评估，才能让材料参数真正转化为稳定的散热性能。
