随着400G、800G等高速光模块向更高传输速率和更高集成度发展，DSP、Driver、TIA等器件带来的热负荷更加集中。如何将内部热量快速传递至壳体，并进一步释放到外部环境，已经成为光模块热设计需要重点考虑的问题。

在导热材料选型过程中，导热系数（Thermal Conductivity）往往是最先被关注的参数。5 W/m·K、8 W/m·K、10 W/m·K甚至更高导热系数，看起来似乎意味着越来越强的散热能力。

但在实际热设计中可能出现这样的情况：材料导热系数提高了，器件温度却没有按照预期幅度下降。

原因在于，光模块内部的热量并不是只需要“穿过一层导热材料”。从发热器件到壳体之间，还存在材料厚度、接触界面、装配压力、表面平整度以及结构公差等一系列因素。

因此，评价光模块TIM（Thermal Interface Material，热界面材料）的实际散热效果，不能只看材料本身的W/m·K，而应关注整个热界面的综合热阻。

一、光模块散热为什么不能只看导热系数？

以光模块内部典型的热传递过程为例：发热器件 → TIM → 模块壳体 → 外部散热结构/环境

TIM的主要作用，是在热源与壳体之间建立有效的热传递通道。

如果只考虑材料本体，其热阻可以简化表示为：R = t / (k × A)

其中：

    ●  R：材料热阻

    ●  t：材料实际传热厚度

    ●  k：导热系数

    ●  A：有效传热面积

从这个公式来看，在厚度和面积保持不变的情况下，提高导热系数k，确实可以降低材料本体热阻。

例如，将某种TIM的导热系数从5 W/m·K提高到10 W/m·K，理论上材料本体的导热能力会明显提升。

问题在于：真实的光模块热路径并不是只有这一项热阻。

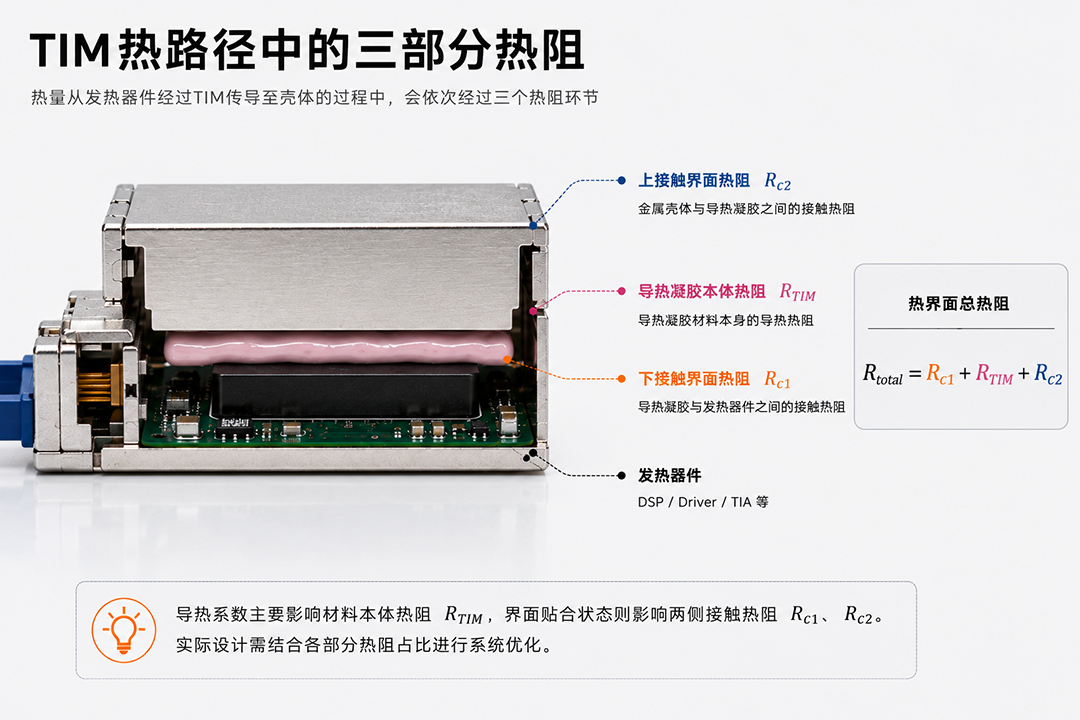

TIM安装在芯片与壳体之间后，至少还会形成两个重要的接触界面：芯片/TIM界面以及TIM/壳体界面

因此，可以将这一段热路径进一步简化为：R_total = R_c1 + R_TIM + R_c2

其中：

• R_c1：热源与TIM之间的接触热阻

• R_TIM：TIM材料本体热阻

• R_c2：TIM与壳体之间的接触热阻

这意味着，即使R_TIM已经很低，如果两侧接触界面的热阻仍然较高，整个热路径的总热阻仍然可能无法有效下降。

这正是高导热系数材料在实际装机中有时没有带来预期温降的重要原因之一。

二、真正容易被忽略的是“接触界面”

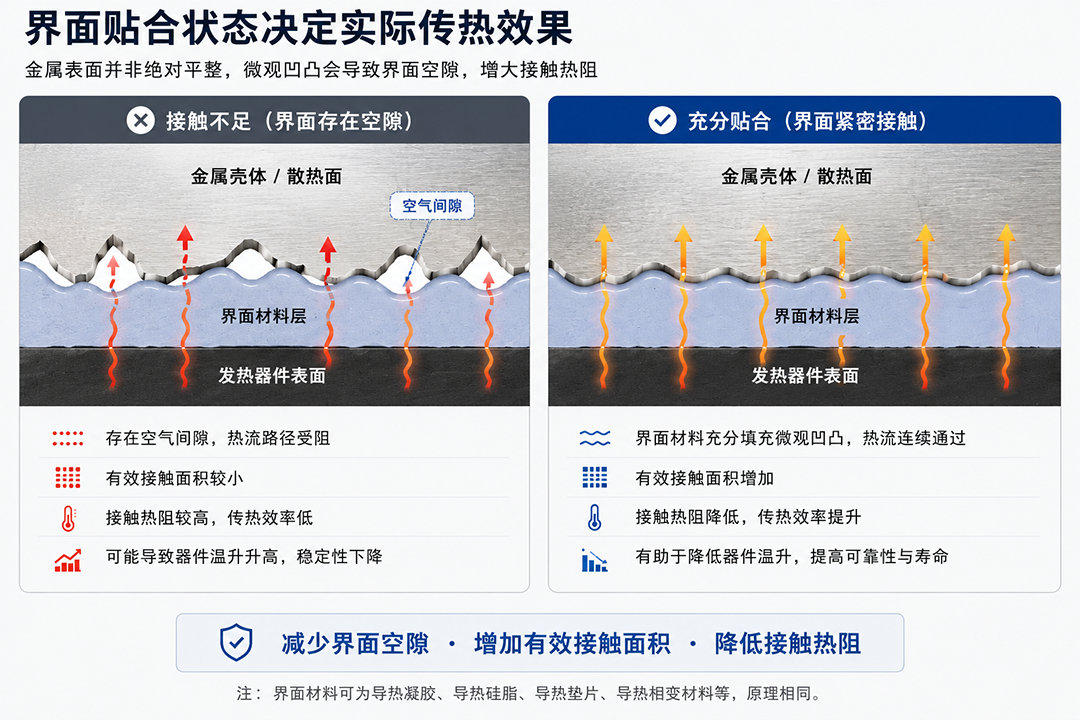

从宏观上看，芯片、TIM和壳体似乎已经紧密贴合，但如果把接触表面放大，会发现真实情况远没有看起来那么理想。

任何固体表面都存在一定程度的：

    ●  微观粗糙度

    ●  局部凹凸

    ●  翘曲

    ●  平面度偏差

    ●  装配高度差

因此，两个固体表面直接接触时，并不是整个表面完全贴合，而往往只有部分微观凸点真正发生接触。剩余区域可能形成微小空气间隙。而空气的导热能力很低，这些微小空隙就会成为热量传递过程中的额外阻力。这也是TIM存在的重要意义之一。它不仅仅需要具备一定的导热能力，还需要通过自身的柔软性、流动性或形变能力填充两个固体表面之间的微观间隙，从而增加实际有效接触面积。

因此，对于光模块热管理来说：“材料本身导热有多快”与“材料能不能真正贴合界面”是两个不同的问题。

前者主要由导热系数决定，后者则与材料形态、硬度、压缩性、润湿能力、装配压力和表面状态密切相关。

三、为什么导热系数越高，实际温降不一定同比增加？

可以通过一个简化的理论模型理解这个问题。假设某段TIM热路径的总热阻由两部分组成：R_total = R_contact + R_TIM

其中，R_contact代表两个接触界面的综合接触热阻。

假设初始状态为：

R_contact = 0.50

R_TIM = 0.30

那么：R_total = 0.80

如果通过提高材料导热系数，将材料本体热阻从0.30降低至0.15，而接触状态没有发生变化，那么：R_total = 0.50 + 0.15 = 0.65

总热阻由0.80下降至0.65。

如果材料导热系数保持不变，而通过改善界面贴合、装配压力或材料填充状态，将接触热阻从0.50降低至0.25，则：R_total = 0.25 + 0.30 = 0.55

在这个假设条件下，改善界面状态反而获得了更明显的总热阻下降。

需要说明的是，上述数字仅用于说明热阻构成关系，并不代表具体光模块或某种材料的实际测试数据。

这个模型真正说明的是：当材料本体热阻已经不是整个热路径中的主要热阻来源时，继续单纯提高导热系数，其边际改善可能逐渐减弱。

此时如果接触热阻占比较高，优化界面状态往往更加有效。

四、哪些因素会影响光模块的界面热阻？

界面热阻并不是一个孤立的材料参数，而是材料、结构与装配共同作用的结果。

1. BLT

BLT（Bond Line Thickness）可以理解为TIM在实际装配状态下形成的有效传热厚度。

根据：R_TIM = t / (k × A)

在其他条件相同的情况下，BLT越大，材料本体热阻通常越高。

因此，即使使用相同导热系数的材料，最终压合后的BLT不同，也可能产生不同的温升表现。

但这并不意味着TIM一定越薄越好。

如果实际结构存在较大的高度差或装配公差，TIM过薄可能无法充分填充间隙，反而导致局部接触不足。

因此，BLT需要与实际结构间隙、公差和材料形变能力综合考虑。

2. 接触压力

适当的装配压力有助于TIM更充分地贴合热源与壳体表面，减少局部空气间隙。

但接触压力并不是越大越好。

对于光模块内部的PCB、芯片及其他精密器件，还需要考虑机械应力和结构可靠性。

因此，热设计需要在低界面热阻与合理机械应力之间取得平衡。

3. 材料的形变与填充能力

光模块内部并不是理想的绝对平面。

器件高度、PCB平整度、壳体加工公差等因素，都可能形成一定的Z向高度差。

TIM如果具有合适的柔软度、压缩性或流动特性，可以更好地适应这些结构差异，使热源与壳体之间形成连续的热传递路径。

这也是为什么评价TIM不能只比较导热系数。

4. 表面粗糙度和平整度

芯片封装表面和壳体内壁的表面状态同样会影响真实接触面积。

当表面存在较明显的粗糙度、翘曲或加工误差时，即使两侧宏观上已经压合，局部仍可能存在微小间隙。

因此，结构件表面质量实际上也是热界面设计的一部分。

5. 装配公差

光模块尺寸紧凑，不同器件之间又可能存在高度差。

如果只按照理论间隙选择TIM，而没有考虑器件公差、PCB公差、壳体加工公差以及装配累积公差，就可能出现：

部分区域压缩过大，部分区域却接触不足。

这会导致整个界面的热阻分布不均匀。

因此，TIM厚度和材料形态的确定，本质上也是结构公差设计的一部分。

6. 长期界面稳定性

光模块需要经历长期工作温度以及冷热循环等环境变化。

如果TIM在长期使用过程中发生明显的材料迁移、泵出、干涸、形变或界面状态变化，即使初始测试热阻较低，后期的散热性能也可能发生改变。

因此，工程评价不能只看初始热性能，还需要关注界面状态在长期运行过程中的稳定性。

五、为什么光模块尤其需要关注界面热阻？

界面热阻并不是光模块独有的问题，但光模块的结构特点使这一问题更加值得关注。

高热流密度

高速光模块内部的DSP、Driver、TIA等器件往往集中在有限空间内。

随着功耗增加，单位面积需要传递的热量随之上升。

根据简化的温升关系：ΔT = Q × R

其中：

    ●  ΔT：温升

    ●  Q：热负荷

    ●  R：热路径总热阻

当热负荷Q增加以后，即使热阻R没有变化，温升也会进一步增加。

因此，高功耗条件会进一步放大热阻控制的重要性。

内部空间紧凑

光模块内部Z向空间有限，很难通过无限增加散热结构尺寸来解决热问题。

这意味着从芯片到壳体之间的每一段热路径都需要更加精细地控制。

存在结构高度差

不同发热器件的封装高度可能不同，同时还需要考虑PCB、器件焊接以及壳体加工公差。

TIM既承担导热作用，也可能需要承担一定的间隙填充和公差补偿功能。

对长期稳定性要求较高

光模块散热设计不仅需要解决“刚装机时温度是否正常”，还需要关注长期运行过程中界面状态是否稳定。

因此，单纯追求实验室材料参数，并不足以代表最终的整机热性能。

六、高导热系数什么时候仍然非常重要？

强调界面热阻，并不意味着导热系数不重要。

恰恰相反，导热系数仍然是TIM选型中的基础参数之一。

关键在于判断：当前热路径中的主要热阻究竟在哪里。

如果TIM的BLT较大、热流密度较高、有效传热面积较小，导致材料本体热阻在整个热路径中占比较高，那么提高材料导热系数仍然能够带来明显价值。

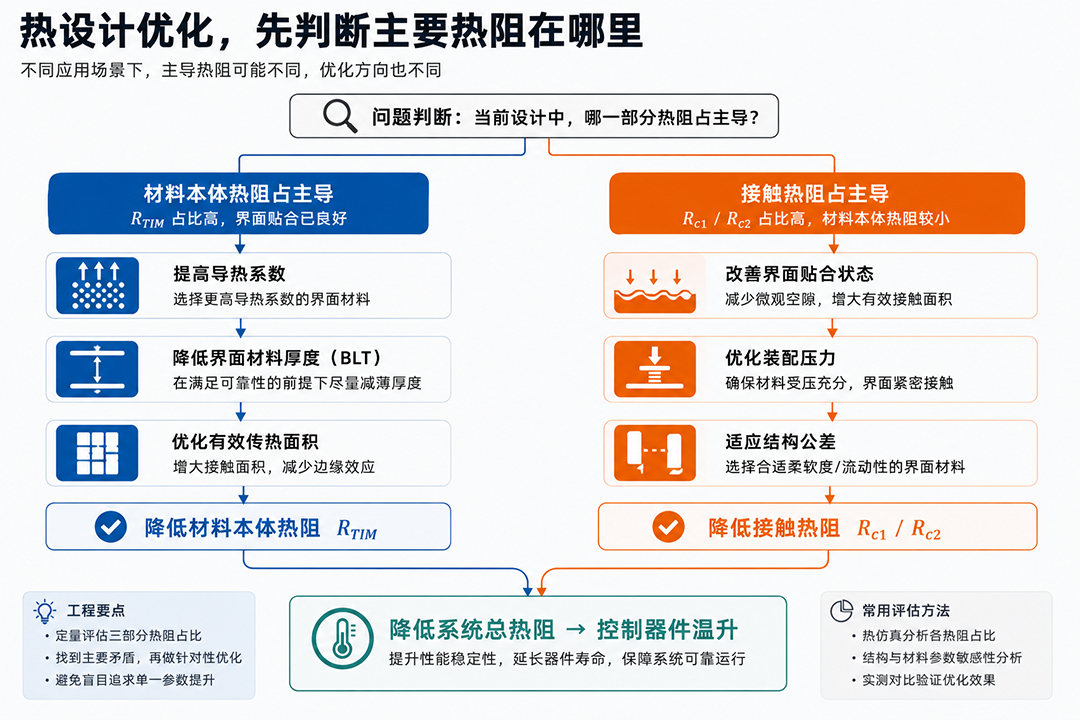

可以简单分成三种情况：

材料本体热阻占主导：

优先考虑提高导热系数、降低BLT或增加有效传热面积。

接触热阻占主导：

优先考虑材料贴合能力、界面润湿、装配压力、表面平整度以及结构公差。

两者均不可忽略：

则需要从材料、结构和装配工艺三个层面进行联合优化。

因此，真正专业的TIM选型不是简单比较：5 W/m·K、8 W/m·K还是15 W/m·K。

而是分析不同材料应用到实际结构之后，能否帮助整个热路径获得更低、更稳定的综合热阻。

七、光模块TIM选型应该从“参数比较”转向“系统热阻”

对于光模块热设计，可以建立一套更加系统的TIM评估思路。

首先，根据DSP、Driver、TIA等主要热源的功耗以及允许工作温度，确定需要控制的温升范围。

然后根据：ΔT = Q × R

反推热路径能够接受的大致热阻水平。

接下来再分析TIM所在位置的实际结构条件，包括：器件高度、结构间隙、Z向公差、有效接触面积以及允许装配压力。

在此基础上，进一步评估TIM的：导热系数、BLT、材料热阻、硬度/压缩性、填充能力以及长期可靠性。

最后通过实际样机测试，对芯片温度、壳体温度以及不同TIM方案下的温升变化进行验证。

也就是说，选型逻辑应该逐渐从：“哪个材料W/m·K更高？”转变为：“在我的结构条件下，哪一种材料能够让整个热界面获得更低、更稳定的热阻？”

这两个问题看起来相似，实际上代表了完全不同的热设计思路。

八、从“高导热”走向“低热阻”，才是光模块TIM设计的关键

导热系数描述的是材料本身传导热量的能力，而光模块最终需要解决的是从发热器件到壳体乃至外部环境的完整热传递问题。

对于TIM所在的热路径来说：导热系数决定材料本体热阻，BLT决定热量需要穿过多长的材料路径，而界面贴合状态又决定热量能否顺利进入和离开TIM。

三者共同决定最终的热传递效果。

因此，当材料导热系数已经达到一定水平以后，如果实际散热效果仍然不理想，与其继续简单追求更高的W/m·K，不如进一步检查：

TIM是否充分贴合？

实际BLT是否合理？

结构公差是否导致局部悬空？

装配压力是否合适？

界面是否存在较大的接触热阻？

光模块热管理真正需要优化的，并不是某一个孤立参数，而是整条热路径。

导热系数决定材料具备怎样的传热能力，而良好的界面设计决定这种能力能否在实际光模块中真正发挥出来。

从单纯关注“高导热系数”转向关注“低系统热阻”，也是光模块TIM选型从材料参数比较走向系统级热设计的重要一步。
