随着400G、800G等高速光模块向更高传输速率和更高集成度发展，DSP、激光器、Driver、TIA等器件集中在有限空间内，模块热设计面临的压力也随之增加。

在分析光模块散热问题时，功耗往往是首先被关注的参数。但功耗高，并不意味着模块温度一定高；同样功耗条件下，不同结构、不同散热路径和不同界面接触状态，都可能产生明显不同的工作温度。

因此，判断一个光模块的热设计是否合理，不能只看功耗，而需要综合理解功耗、环境温度、壳温、结温、热阻和温升之间的关系。

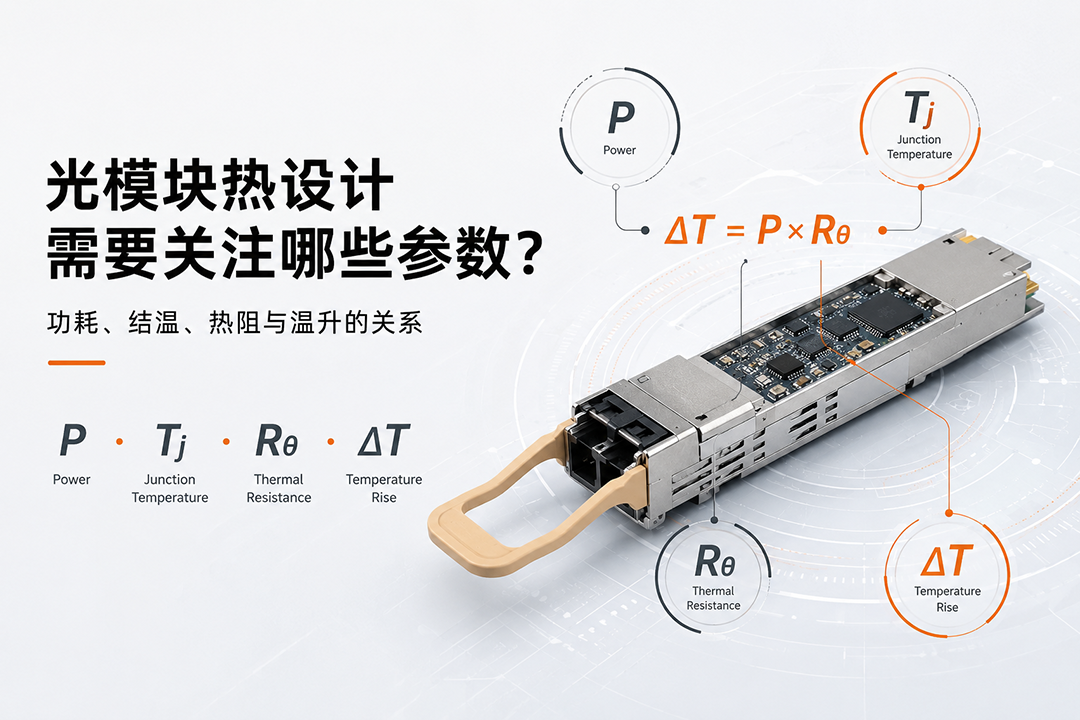

一、光模块热设计需要关注哪些关键参数？

从基本热设计关系来看，可以重点关注功耗P、环境温度Ta、壳温Tc、结温Tj、热阻Rθ和温升ΔT几个参数。

1. 功耗P：决定系统需要处理多少热量

功耗是光模块热设计的基础输入之一。

高速光模块内部通常集成DSP、光电芯片、Driver、TIA、电源管理等多个器件。从热设计角度看，模块运行过程中消耗的大部分电功率最终需要以热量形式通过模块结构释放到周围环境中。

因此，在其他条件基本相同的情况下，功耗越高，需要通过散热路径向外传递的热量通常也越多。

但需要注意：功耗决定了热负荷，却不能单独决定最终温度。

例如两个功耗同为12 W的光模块，如果内部热路径、界面接触状态或者外部散热条件不同，最终温度完全可能存在较大差异。

2. 环境温度Ta：决定热设计的起点

环境温度是分析温升的重要参考条件。

假设一个系统的等效热阻为3 ℃/W，功耗为12 W，则按照简化模型：ΔT = P × Rθ

得到：ΔT = 12 × 3 = 36℃

如果参考环境温度为25℃，对应温度约为：25 + 36 = 61℃

如果环境温度上升到55℃，在其他条件不变的情况下，对应温度则可能达到：55 + 36 = 91℃

因此，热设计不能只验证常温状态，还需要考虑设备可能面对的高环境温度、最大负载以及系统散热能力变化等工况。

3. 壳温Tc：连接内部器件与外部散热系统的重要参数

对于光模块而言，壳体温度是工程测试和热设计验证中非常重要的温度参数。

芯片内部结温通常难以直接测量，而模块外壳相对容易进行温度监测。因此，实际工程中经常通过壳体温度以及相应的热模型，进一步评估内部关键器件的温度状态。

壳温同时也能够反映：模块内部产生的热量是否顺利传递到了外壳。

但需要注意，壳温并不等于芯片结温。芯片与模块外壳之间仍然存在封装、基板、PCB、导热界面等多个热阻环节。

4. 结温Tj：真正需要控制的内部器件温度

结温（Junction Temperature）通常指半导体器件内部有源区域的温度。

对于DSP、Driver、TIA以及其他集成电路而言，结温是评估器件工作状态和可靠性的重要指标之一。

因此，从热设计角度来看，真正需要解决的问题并不只是：“模块外壳摸起来有多热？”而是：“在当前环境温度和功耗条件下，内部关键器件的结温是否仍处于允许范围，并保留足够的热设计裕量？”

5. 热阻Rθ：决定热量传递过程中会产生多大的温差

热阻可以理解为热量从一个位置传递到另一个位置时所遇到的“阻力”。

常见单位为：℃/W 或 K/W，热阻越小，意味着单位功耗所产生的温差越小。

例如：功耗均为10 W。如果热阻为：2 ℃/W，理论温升约为：20℃，如果热阻增加到：4 ℃/W，理论温升则达到：40℃

这也是为什么相同功耗的电子设备，在不同散热结构下可能出现完全不同的温度表现。

6. 温升ΔT：连接功耗与热阻的关键结果

温升表示某个位置相对于参考温度升高了多少。

在简化的一维稳态热模型中：ΔT = P × Rθ；也就是说：温升 = 功耗 × 热阻

这个关系是理解光模块热设计非常重要的基础。

功耗越高，温升倾向于增加；

热阻越高，温升同样会增加。

因此，降低温升并不只有“降低功耗”一种方法，降低整个散热路径的热阻同样非常重要。

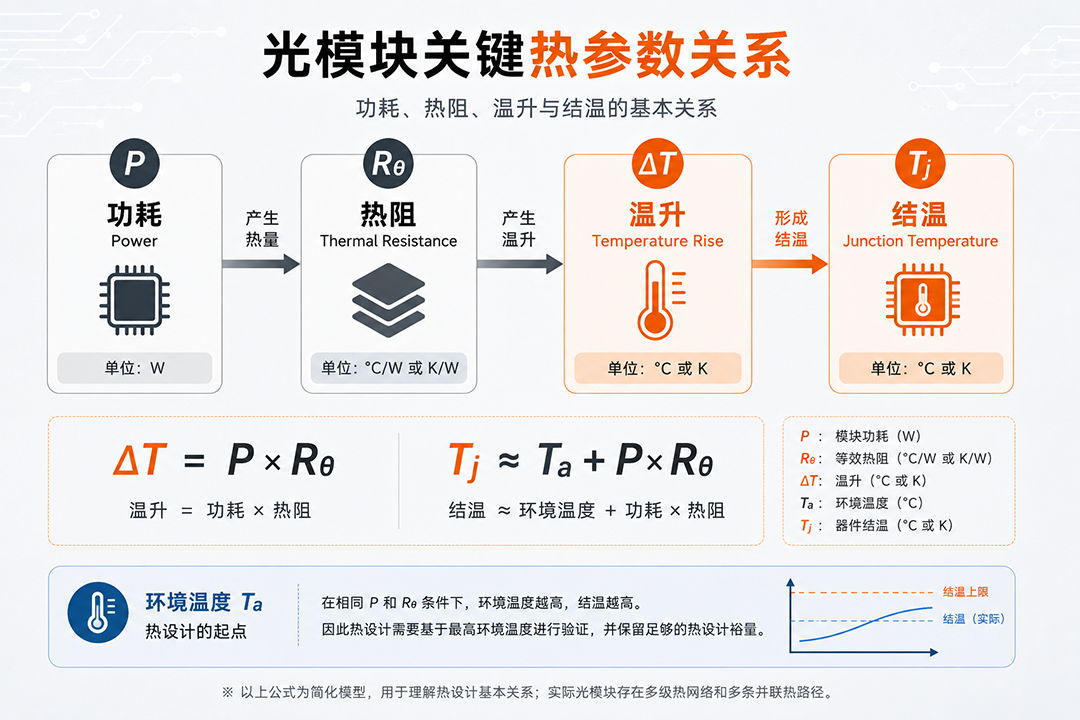

二、功耗、热阻、温升与结温到底是什么关系？

将几个参数放在一起，可以得到一个简化关系：Tj ≈ Ta + P × Rθ

其中：

Tj——器件结温
Ta——参考环境温度
P——功耗
Rθ——对应热路径的等效热阻

例如某个简化热系统：

环境温度Ta = 40℃

功耗P = 10 W

等效热阻Rθ = 4 ℃/W

那么理论温升为：ΔT = 10 × 4 = 40℃

对应温度约为：40 + 40 = 80℃

通过这个关系可以非常直观地看到：最终温度并不是由功耗单独决定，而是环境温度、功耗与热阻共同作用的结果。

不过，这个公式主要用于帮助理解基本热设计逻辑。

实际光模块内部存在多个发热器件和多条热传递路径，不同器件的功耗、位置以及封装热阻也不相同，因此不能简单使用一个“模块总热阻”精确计算所有器件的结温。

真正的光模块热设计通常需要建立更加完整的热阻网络，必要时还需要结合热仿真和实际温度测试进行验证。

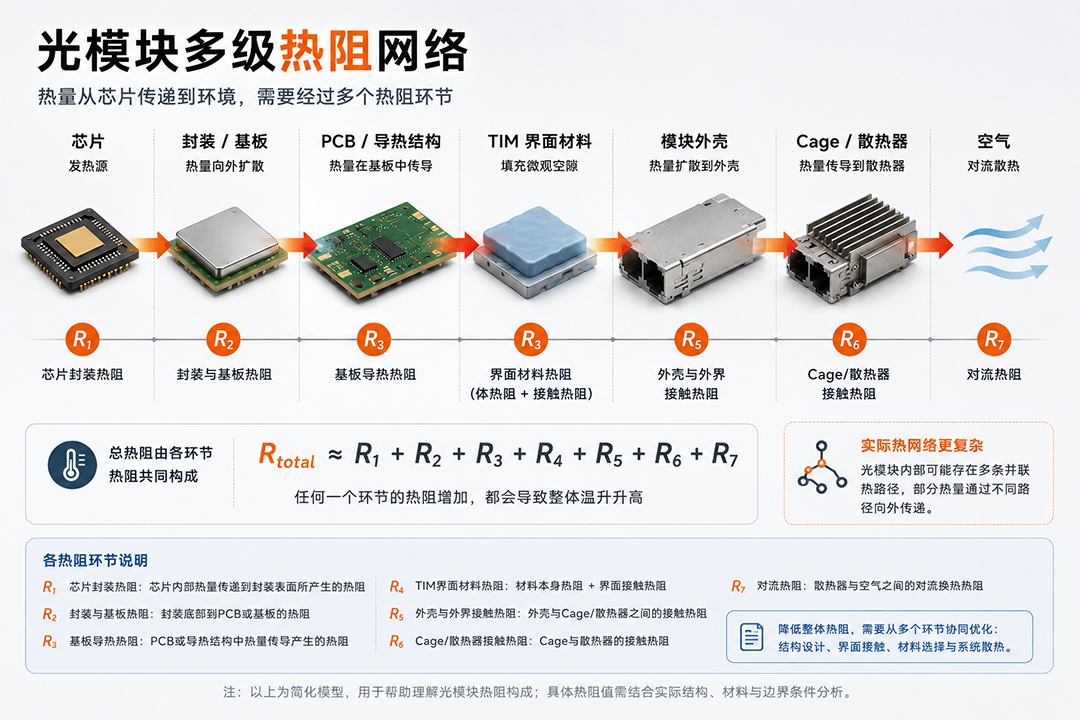

三、光模块内部的热阻并不是只有一个

光模块产生的热量从芯片传递到外部环境，并不是一步完成的。

以一条典型热路径为例，可以简化理解为：芯片 → 封装/基板 → PCB或导热结构 → TIM导热界面材料 → 模块外壳 → Cage/散热器 → 空气

在这个过程中，每一个环节都可能形成一定的热阻。

例如：

    ●   芯片与封装之间的热阻；

   ●   封装与PCB之间的热阻；

   ●   PCB本身的导热热阻；

   ●   TIM材料的体热阻；

   ●   TIM与接触表面之间的界面热阻；

   ●   外壳与散热器之间的接触热阻；

   ●   散热器向空气传热的对流热阻。

在非常简化的串联模型中，可以将总热阻理解为：Rtotal ≈ R1 + R2 + R3 + …… + Rn

任何一个环节的热阻增加，都可能增加整条路径上的温差。

但实际光模块并不是单一串联热路。

一部分热量可能向上通过壳体、Cage和散热器传递，另一部分热量也可能通过PCB等路径向外扩散，因此真实热网络通常包含串联与并联关系。

这也是光模块热设计不能简单理解成“增加一个高导热材料就可以解决散热问题”的原因。

四、为什么相同功耗的光模块温度可能完全不同？

理解热阻之后，就可以解释一个常见现象：两个都是12 W的光模块，为什么一个温度明显更高？关键就在于热阻。假设在相同参考环境条件下：

光模块A

功耗：12 W

等效热阻：2 ℃/W

理论温升：12 × 2 = 24℃

光模块B

功耗同样为：12 W

但等效热阻达到：4 ℃/W

理论温升：12 × 4 = 48℃

两者功耗完全相同，但理论温升相差：24℃

造成这种差异的原因可能来自多个方面。

例如内部高功耗器件位置不同，导致热量需要经过不同距离才能传递到壳体；TIM厚度或者压缩状态不同，导致界面热阻发生变化；模块外壳结构不同，影响热量扩散；Cage与散热器接触状态不同；系统风量、风道以及进风温度不同等。

所以评价光模块散热能力时，功耗只能说明产生多少热，而热阻决定这些热量能否有效传出去。

五、降低光模块温度，可以从哪些参数入手？

从简化关系：Tj ≈ Ta + P × Rθ

可以看到，降低器件温度主要可以从三个方向展开。

1. 降低功耗P

从芯片和电路设计层面优化DSP、Driver、电源管理等器件的能效，可以直接减少需要处理的热量。

这是从“热源”端解决问题。

2. 降低热阻Rθ

对于已经确定功耗的光模块，热设计的重点往往转向如何降低从热源到外部环境的整体热阻。

例如：

优化芯片到外壳的导热路径；

减少不必要的传热距离；

改善TIM填充状态；

降低界面接触热阻；

优化模块外壳导热结构；

改善Cage与散热器接触；

优化散热器和系统风道。

这是从“热传递”端解决问题。

3. 改善环境散热条件

提高有效风量、优化机箱风道、降低进风温度以及改善散热器换热条件，也能够降低最终工作温度。

因此，一个完整的光模块热设计实际上涉及：芯片级 → 模块级 → 系统级

三个层面的协同。

六、导热界面材料为什么会影响光模块温升？

从宏观上看，两个固体表面似乎已经完全接触。

但从微观尺度观察，金属外壳、芯片封装、散热结构等表面实际上都存在一定的粗糙度和平面度偏差。

两个表面直接接触时，真正发生固体接触的区域有限，其余位置可能形成微小空气间隙。

由于空气的导热能力较低，这些微观间隙会增加界面热阻。

导热界面材料（TIM）的作用之一，就是填充这些微观间隙，提高有效热接触，从而降低热源与散热结构之间的界面热阻。

但这也意味着：评价TIM不能只看导热系数。

实际热性能还会受到多个因素影响，例如：

   ●   材料导热系数；

   ●   BLT（Bond Line Thickness，界面层厚度）；

   ●   材料与接触面的贴合能力；

   ●   接触压力；

   ●   材料硬度及压缩特性；

   ●   界面接触热阻；

   ●   长期运行后的材料稳定性。

例如，即使某种材料具有较高的导热系数，如果实际应用厚度过大、界面贴合不足或者存在局部空隙，最终形成的整体热阻仍然可能偏高。

因此，在光模块热设计中，更值得关注的是：材料应用到实际结构之后，整条界面热路径能够实现多低的有效热阻。

而不仅仅是材料参数表上的某一个W/m·K数值。

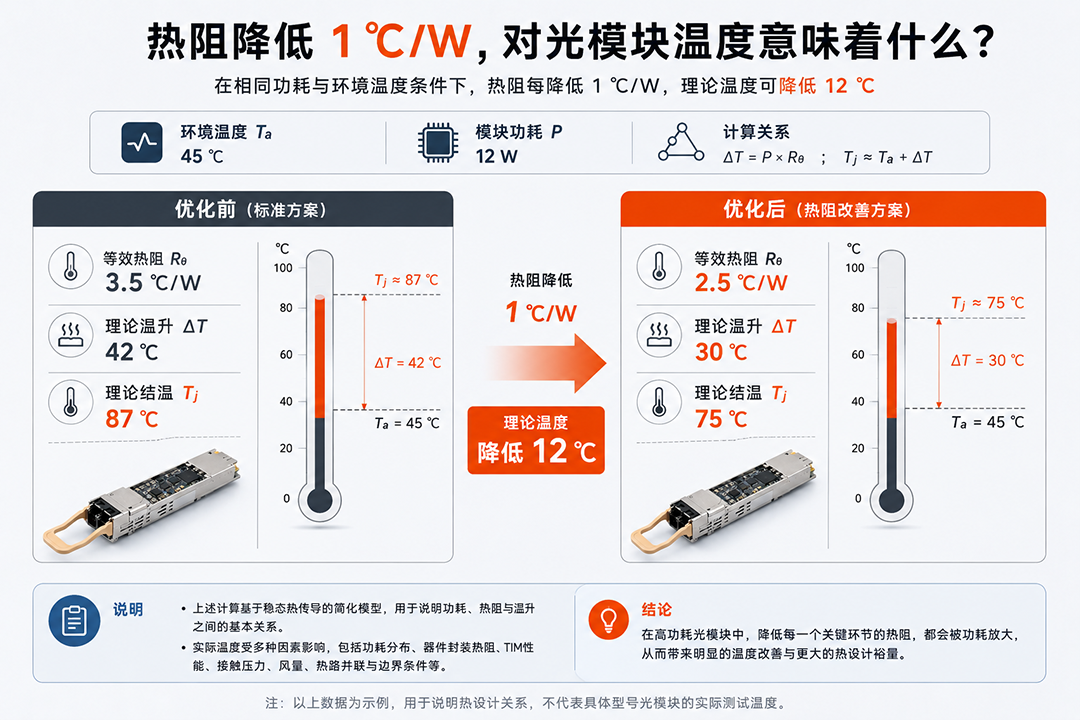

七、热阻降低1 ℃/W，对光模块温度意味着什么？

通过一个简化案例可以更加直观地理解。

假设某光模块：

环境温度Ta：45℃

功耗P：12 W

优化前

假设系统等效热阻为：3.5 ℃/W

理论温升：ΔT = 12 × 3.5 = 42℃

对应温度约为：87℃

优化后

通过改善TIM界面接触、结构设计以及散热路径，将等效热阻降低到：2.5 ℃/W

理论温升变为：ΔT = 12 × 2.5 = 30℃

对应温度约为：75℃

也就是说：当功耗保持12 W不变时，如果对应热路径的等效热阻降低：1 ℃/W

理论温度可以降低：12℃

这也说明，在高功耗光模块中，即使热阻只是发生相对有限的变化，最终温度差异也可能被功耗进一步放大。

当然，以上数据主要用于说明功耗、热阻和温升之间的基本关系，并不代表具体型号光模块的实际工作温度。实际结果还需要结合器件功耗分布、热路径、系统风量、接触状态以及边界条件进行分析。

八、光模块热设计最终需要关注的是“热裕量”

对于光模块热设计而言，仅仅知道某个测试条件下的温度还不够。

更重要的问题是：在最高环境温度、最大工作负载、装配公差、材料性能波动以及长期运行等条件叠加后，内部关键器件距离允许温度上限还剩多少热裕量？

例如实验室常温条件下运行正常，并不代表模块进入高温机房、交换机高密度端口或者低风量区域后仍然能够保持相同的温度状态。

因此，工程热设计通常不能只围绕一个“典型温度”展开，而需要考虑更不利的边界条件。

功耗决定需要处理多少热量；

热阻决定这些热量传递出去需要形成多大的温差；

环境温度决定热系统的起始条件；

温升反映热负荷与热阻共同作用的结果；

而结温最终关系到内部关键器件是否处于合理的工作温度范围。

对于400G、800G等高速光模块而言，随着功耗密度不断提高，单纯依靠某一个材料参数或者某一个散热部件已经很难完整评价热设计能力。

真正需要建立的是从热源、导热界面、模块结构到系统散热条件的完整热路径，并通过降低关键环节热阻，为内部器件保留足够的热设计裕量。
