随着400G、800G等高速光模块逐步应用，模块内部集成的DSP、激光器、Driver、TIA等器件需要在有限空间内完成高速信号处理与光电转换。更高的传输速率与集成度，也意味着热量更加集中，局部热点控制难度随之增加。

对于光模块而言，温度过高带来的影响并不只是“外壳发烫”。从器件层面来看，温度变化可能引起激光器输出特性、波长、接收端噪声以及高速电路工作状态变化；从系统层面来看，这些变化还可能进一步压缩链路裕量，并对长期可靠性产生影响。

因此，分析光模块的温度问题，需要从器件性能漂移、链路性能变化和长期寿命三个层面来看。

一、为什么光模块对温度变化比较敏感？

光模块本质上是一个高度集成的光电系统。

在较小的封装空间内，不仅包含DSP、Driver、TIA等电子器件，还包含激光器、光电探测器等光学器件。不同器件的工作特性都会在一定程度上受到温度影响。

其中，激光器对温度尤其敏感。随着结温变化，其阈值电流、输出光功率、电光转换效率以及发射波长等参数都可能发生变化。

与此同时，DSP、Driver、TIA等高速芯片自身既是热源，其工作状态又会受到温度影响。

这就形成了光模块热管理中的一个重要特点：

温度既是器件运行产生的结果，又会反过来影响器件性能。

如果产生的热量能够及时传递至模块外壳并进一步散出，器件可以维持在相对稳定的工作温度范围；如果某一环节热阻过大，则可能造成局部热量积聚，使关键器件温度持续升高。

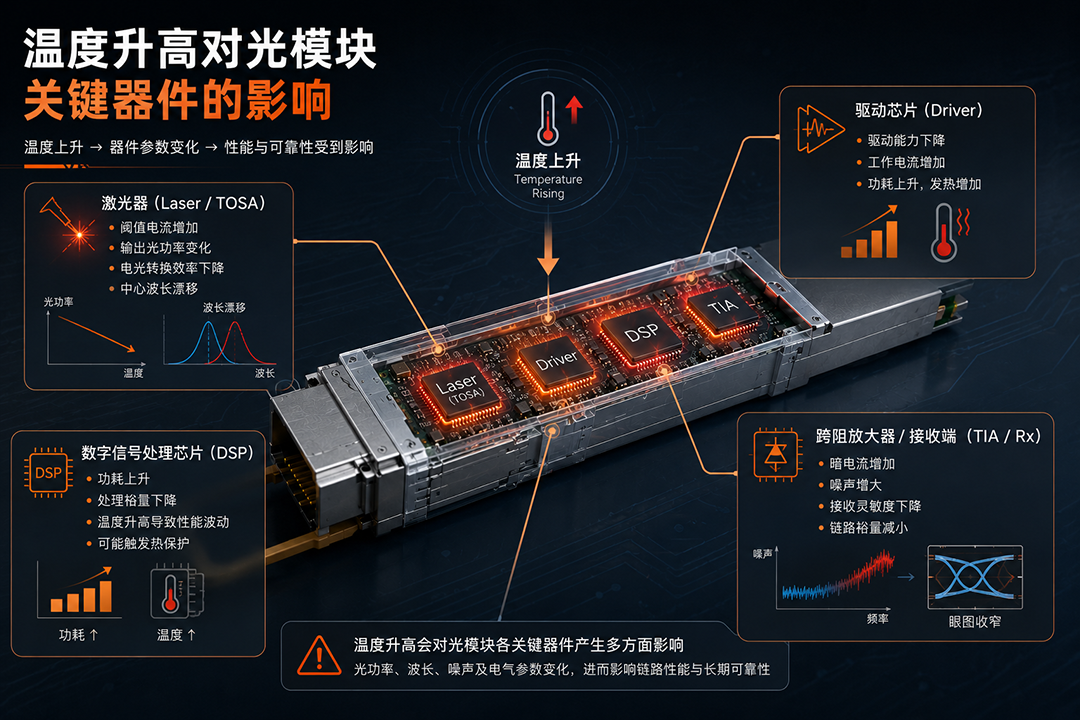

二、温度升高，首先可能引起激光器性能漂移

激光器承担着光信号发射功能，也是分析光模块温度影响时需要重点关注的器件之一。

1. 阈值电流及工作状态发生变化

半导体激光器需要达到一定的驱动条件才能稳定输出激光。

随着结温升高，激光器的阈值电流及转换效率可能发生变化。为了维持目标输出状态，驱动及控制系统可能需要进行相应补偿。

由此可能形成一条值得关注的关系：

温度升高 → 激光器效率变化 → 驱动补偿增加 → 功耗增加 → 发热进一步增加。

如果模块本身的散热能力不足，这种热—电耦合效应会进一步增加热设计压力。

2. 输出光功率可能发生变化

激光器的输出光功率并非完全独立于温度。

工作温度变化可能导致其电光转换特性发生变化。实际光模块通常会通过控制机制对输出状态进行调节，但这种补偿能力并不是无限的。

当器件温度持续升高并逐渐接近设计边界时，系统可利用的性能裕量可能进一步缩小。

3. 发射波长可能发生漂移

相比普通电子设备，光模块还有一个非常重要的温度问题——波长漂移。

半导体激光器的发射波长与工作温度存在关联。当温度发生变化时，其中心波长也可能随之移动。

对于采用WDM等波分复用技术的光通信系统而言，不同信号需要工作在对应的波长通道内。如果温度变化导致波长偏移过大，就可能影响通道稳定性及系统性能裕量。

因此，光模块的热设计并不仅仅是在控制“芯片会不会过热”，还关系到光信号本身能否保持稳定。

三、高温还可能影响接收端与高速电路

光模块的温度问题并不局限于发射端。

从完整的光电转换链路来看，接收端以及高速数字、模拟电路同样需要关注温度变化。

光电探测器

光电探测器负责将接收到的光信号转换为电信号。

随着工作温度变化，部分探测器的暗电流、噪声等特性可能发生变化。当接收到的光信号本身较弱时，接收端噪声变化可能进一步影响信号检测裕量。

TIA

TIA（跨阻放大器）需要对光电探测器输出的微弱电流信号进行转换和放大。

作为高速模拟电路，其噪声、电气参数及工作状态也与温度条件有关。如果接收端多个器件同时受到温度影响，系统接收裕量就可能进一步受到压缩。

DSP、Driver等高速芯片

在400G、800G等高速光模块中，DSP通常承担高速信号处理任务，也是重要的功耗来源之一。

Driver则需要为激光器提供高速驱动信号。

这些高速芯片既会持续产生热量，又需要在一定温度条件下保持稳定运行。一旦局部热量无法及时导出，就可能形成明显热点，使芯片工作温度进一步上升。

因此，光模块的热问题往往不是单个器件的问题，而是发射端、接收端和高速电路共同构成的系统性热管理问题。

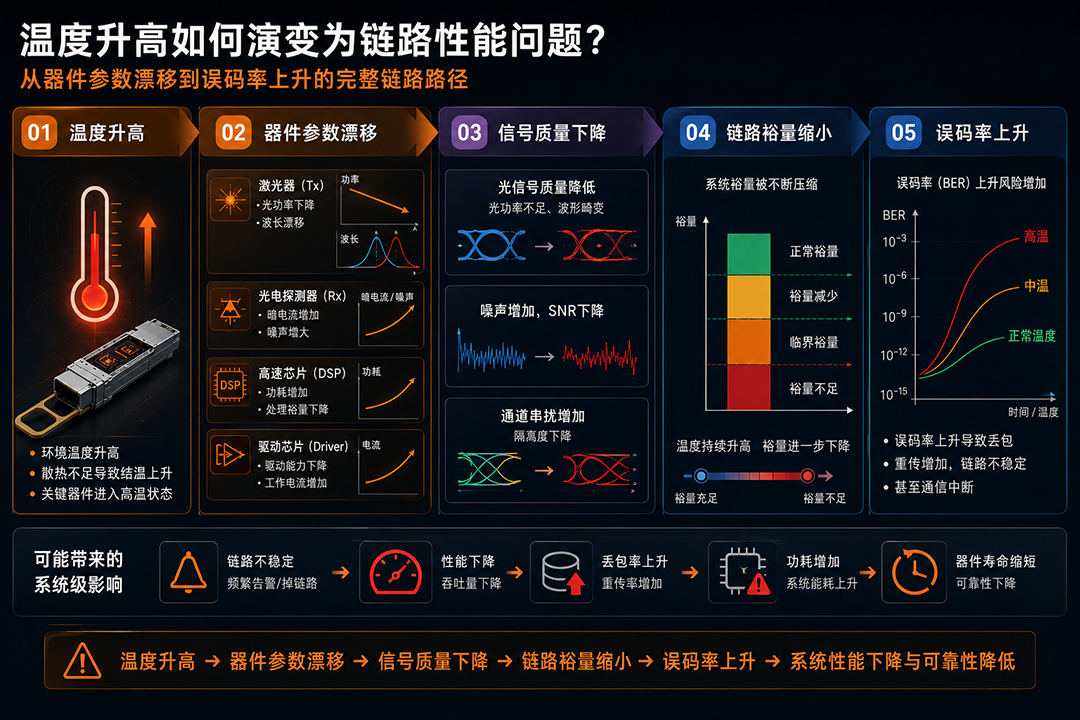

四、器件参数变化，为什么最终可能表现为误码率升高？

在实际应用中，用户通常不会直接观察到“激光器阈值电流变化”或者“TIA噪声增加”。

最终被感知到的，往往是整个通信链路的性能变化。

其基本逻辑可以理解为：

温度升高

↓

光功率、波长、噪声及电气参数发生变化

↓

信号质量受到影响

↓

链路裕量缩小

↓

误码率（BER）上升风险增加

当器件参数变化仍处于系统可补偿范围内时，光模块可能依然保持正常通信；但随着温度继续升高，或者本身链路裕量已经较小，系统稳定性就可能受到更明显的影响。

严重情况下，还可能进一步表现为链路异常、通信不稳定等现象。

所以，“模块还能工作”并不意味着当前温度状态一定理想。

对于高速光通信系统，更重要的是在规定工作条件下保持足够的性能裕量和长期稳定性。

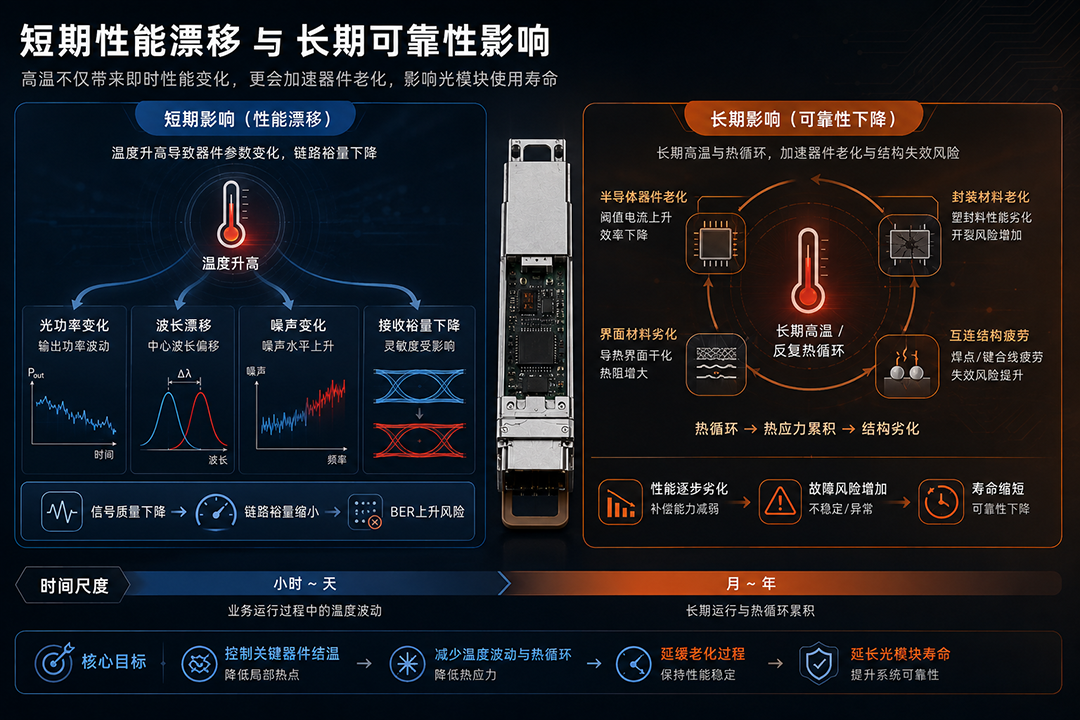

五、高温为什么还会影响光模块使用寿命？

温度带来的影响可以分成两个层面。

短期影响：性能漂移

短时间温度升高首先表现为器件工作参数变化，例如：

   ●   激光器输出光功率变化；

   ●  发射波长漂移；

   ●  接收端噪声特性变化；

   ●  高速芯片工作状态变化；

   ●  系统补偿负担增加。

当温度恢复至合理范围后，部分温度相关参数也可能随之恢复。

长期影响：热老化加快

如果光模块长期处于较高温度环境，问题就不再只是瞬时性能变化。

电子及光学器件的老化过程通常与工作温度密切相关。长期高温可能加速半导体器件、封装材料、互连结构及部分聚合物材料的老化过程。

因此，在可靠性设计中，不能只关注：

“器件最高能够承受多少温度？”

还应该关注：

“器件长期工作在什么温度？”

两者代表的是不同的工程问题。

前者更多关系到极限工作条件，后者则与长期可靠性和寿命密切相关。

六、除了持续高温，还需要关注温度循环

光模块在实际运行过程中通常不会一直保持恒定温度。

设备开机后温度升高，停机后温度下降；业务负载增加时功耗可能上升，负载降低后温度又会发生变化。

因此，长期运行过程中可能反复经历：

升温 → 高温运行 → 降温 → 再次升温

也就是Thermal Cycling——热循环。

为什么热循环值得关注？

因为光模块内部并不是由一种材料构成。

芯片、PCB、焊点、金属结构、封装材料以及导热界面材料等具有不同的热膨胀特性。当温度反复变化时，不同材料之间可能产生热机械应力。

经过长期循环后，这些应力可能对焊点、封装界面以及连接结构的可靠性产生影响。

所以，光模块热管理还有一个容易被忽视的目标：

不仅需要控制最高工作温度，还需要减少过大的局部温差和剧烈的温度波动。

七、为什么局部热点比“外壳有多热”更值得关注？

评价光模块散热状态时，只测量外壳温度并不能完全反映内部关键器件的实际热状态。

这里需要区分三个温度概念：

环境温度 Ta

指光模块所处外部环境的温度。

壳体温度 Tc

指模块外壳或规定参考位置的温度。

结温 Tj

指半导体芯片内部工作区域的温度。

三者之间并不相等。

即使模块外壳温度处于某一范围，DSP、Driver或其他高功耗器件内部仍可能存在更高的局部结温。

尤其是在器件与外壳之间存在较大界面热阻时，热量无法快速传递出去，就容易形成：

器件发热 → 局部热量积聚 → 结温升高 → 器件性能受到影响

因此，光模块散热设计真正需要控制的，并不仅仅是外壳温度，而是关键发热器件的结温与局部热点。

八、控制光模块温升，需要建立完整的低热阻传导路径

光模块内部产生的热量最终需要传递到外部环境。

一条典型的热传递路径可以概括为：

芯片/光器件

↓

器件封装及内部结构

↓

导热界面

↓

模块金属外壳

↓

笼子/散热结构

↓

外部环境

这意味着光模块散热并不是简单地增加某一种导热材料就能够解决。

真正需要考虑的是整个热路径中的总热阻。

如果器件与外壳之间存在空气间隙、界面接触不充分或材料导热能力与结构不匹配，即使金属外壳本身具有较好的导热能力，内部热点仍可能难以及时释放。

因此，光模块热管理通常需要围绕三个方向展开：

第一，控制关键器件局部热点。

优先关注DSP、Driver、激光器等主要发热区域，避免热量在局部持续积聚。

第二，降低器件与散热结构之间的界面热阻。

通过合理的结构设计和导热界面材料填充空气间隙，提高热量从器件向外壳传递的效率。

第三，建立连续、稳定的热传递路径。

从热源、导热界面、金属外壳到外部散热环境，每一个环节都需要匹配，避免某一位置成为整个散热路径中的热阻瓶颈。

九、光模块温度问题，本质上是性能与可靠性的共同问题

从器件到系统，光模块温度过高带来的影响可以概括为一条连续的逻辑链：

温度升高

↓

激光器、接收端及高速芯片参数发生变化

↓

光功率、波长、噪声及信号质量受到影响

↓

系统性能裕量缩小

↓

误码及链路异常风险增加

↓

长期热老化加快

↓

可靠性与器件寿命受到影响

因此，对400G、800G等高速光模块而言，热设计的目标并不只是让模块“温度更低”。

更重要的是在有限封装空间内，控制关键器件结温、减少局部热点、降低热传递路径中的界面热阻，并让器件在长期运行过程中保持相对稳定的温度状态。

随着光模块速率、功耗和集成度持续提升，热管理也正在从辅助性的结构设计问题，逐渐成为影响光模块性能稳定性与长期可靠性的重要环节。
