随着数据中心、AI算力网络以及高速通信基础设施持续升级，光模块正在向400G、800G及更高速率发展。传输速率不断提升的同时，DSP、激光器、Driver、TIA及电源管理器件等被集成在有限的模块空间内，功耗密度与局部热管理压力随之增加。

对于高速光模块而言，散热并不只是降低模块外壳温度。真正需要解决的问题是：热量从哪里产生？哪些器件需要重点控制温度？热量通过什么路径传递出去？整个热路径中又有哪些位置可能形成较大的热阻？

理解这些问题，是进行光模块结构散热设计和热界面材料选型的基础。

一、光模块为什么会产生热量？

光模块承担电信号与光信号之间的高速转换。在工作过程中，数字信号处理、光电转换、信号驱动与放大、电源转换等环节都会产生不同程度的功耗，其中一部分能量最终以热量形式释放。

随着传输速率和集成度提高，热管理面临的挑战主要来自以下几个方面。

1. 高速信号处理带来持续功耗

在高速光模块中，DSP需要完成高速信号处理、均衡、编码及误码处理等任务，是重要的功耗来源之一。

当大量热量集中在尺寸较小的芯片区域时，需要关注的不仅是器件总功耗，还包括单位面积上的热流密度。如果热量不能及时传递至外部结构，芯片附近就容易形成局部热点。

2. 光电转换过程存在能量损耗

激光器负责将电信号转换为光信号，但输入的电能并不能全部转化为有效光输出，其余部分会以热量等形式释放。

与单纯关注功耗不同，激光器的热管理还需要考虑其对工作温度变化的敏感性。因此，在光模块热设计中，不能简单按照“哪个器件功耗最大”判断热管理优先级。

3. 有限空间内的功耗密度不断提高

光模块的外形尺寸受到标准和设备接口限制，而内部又需要布置越来越多的高速电子与光电器件。

这形成了一个典型矛盾：

器件集成度提高 + 功耗集中 + 有效散热空间有限。

因此，高速光模块真正需要解决的并不只是“模块整体发热”，还包括DSP等高功耗器件形成的局部热点，以及激光器等温度敏感器件的温度控制问题。

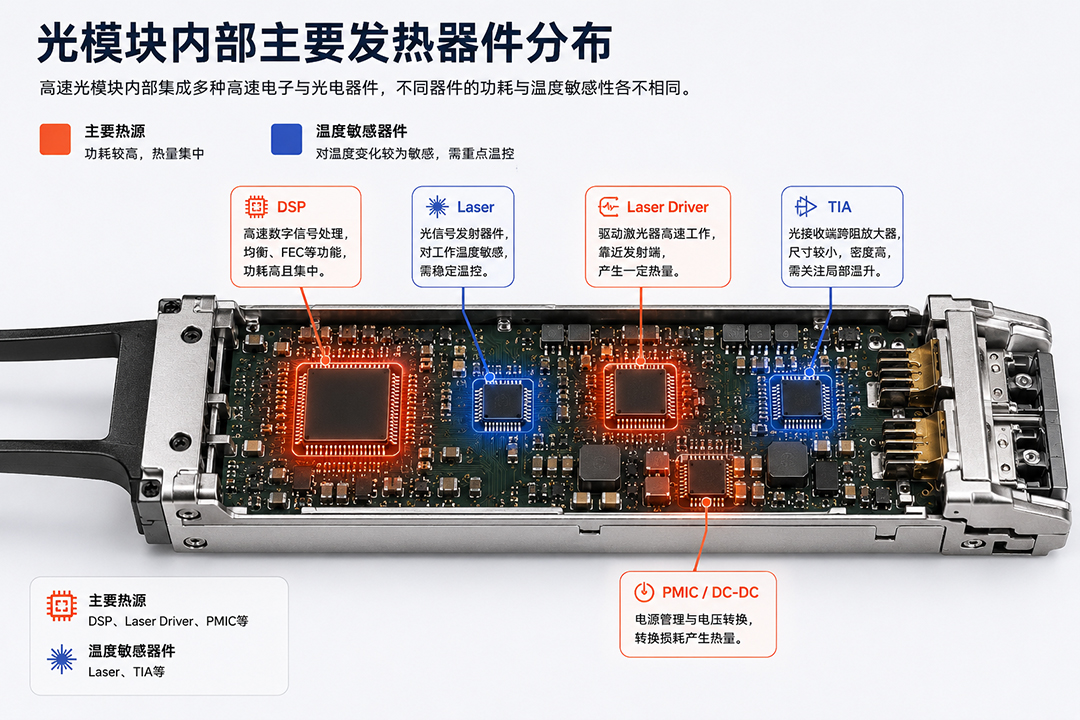

二、光模块内部主要有哪些发热器件？

光模块内部并不是所有器件的发热量和温度敏感程度都相同。进行热设计时，需要结合器件功耗、封装尺寸、布局位置、允许结温以及热传导条件综合判断。

DSP：高速光模块的重要热源

DSP（Digital Signal Processor，数字信号处理器）承担高速数字信号处理任务。

随着数据传输速率提升，其运算量和处理复杂度增加，DSP通常是高速光模块内部需要重点关注的热源之一。

由于芯片面积有限，其热量具有较明显的集中性。因此，DSP顶部至模块壳体之间能否形成稳定、低热阻的传热通道，对局部温度控制非常重要。

Laser：对温度较为敏感的光学器件

激光器负责产生光信号。

与DSP相比，激光器的热管理问题不能只看绝对功耗。工作温度变化可能影响其光学性能及工作状态，因此需要关注器件自身温度以及周围其他热源对其产生的热耦合影响。

这也是光模块热设计中的一个重要原则：

“主要热源”与“重点温控器件”并不完全等同。

Laser Driver：靠近发射端的发热器件

Laser Driver负责驱动激光器高速工作，在高频运行过程中同样会产生一定热量。

由于Driver通常与光发射部分距离较近，其自身产生的热量还可能影响周围温度环境。因此在布局与热路径设计时，需要综合考虑Driver与激光器之间的热耦合。

TIA：接收端需要关注的局部热源

TIA（Transimpedance Amplifier，跨阻放大器）主要负责将光电探测器产生的微弱电流信号转换并放大。

随着信号速率提升，TIA等接收端芯片同样存在一定的功耗与温升问题。

CDR、SerDes及电源管理器件

除上述核心器件外，部分光模块还包含CDR、SerDes、PMIC、DC-DC等器件。

这些器件单独来看未必都是模块内最大的热源，但在高密度布局条件下，多个器件同时工作所形成的热量叠加，同样会影响PCB、壳体及整个模块内部的温度分布。

因此，分析光模块发热问题不能只寻找“功耗最大的芯片”，而应该综合考虑：

器件功耗 × 热流密度 × 温度敏感性 × 允许结温 × 热传导条件。

三、温度过高会对光模块产生哪些影响？

如果热量不能及时传递出去，首先出现的问题往往不是整个模块均匀升温，而是某些关键区域形成较高温度。

1. 关键芯片结温升高

DSP、Driver、TIA等芯片运行过程中持续产生热量。如果芯片至壳体之间的热路径热阻较大，热量就容易在器件附近积聚，使结温升高。

因此，判断热设计是否有效，不能只测量模块壳体表面的平均温度，还需要关注关键热源的实际温度状态。

2. 影响温度敏感器件的工作状态

激光器等光学器件对温度变化较为敏感。

当其自身发热与周围DSP、Driver等器件产生的热量发生叠加时，局部温度环境可能进一步恶化。

因此，光模块内部还需要关注不同器件之间的热耦合，而不仅仅是单个器件自身产生的热量。

3. 形成明显的局部热点

一个容易产生误判的情况是：

模块平均温度正常，并不代表所有关键器件的温度都处于理想状态。

如果热源分布不均、界面热阻较大或者壳体扩散能力不足，即使模块整体温度没有明显异常，DSP等局部区域仍然可能形成热点。

因此，高速光模块热管理正在从单纯关注“整体温升”，逐渐转向对关键器件结温、热点位置以及热传导路径的系统控制。

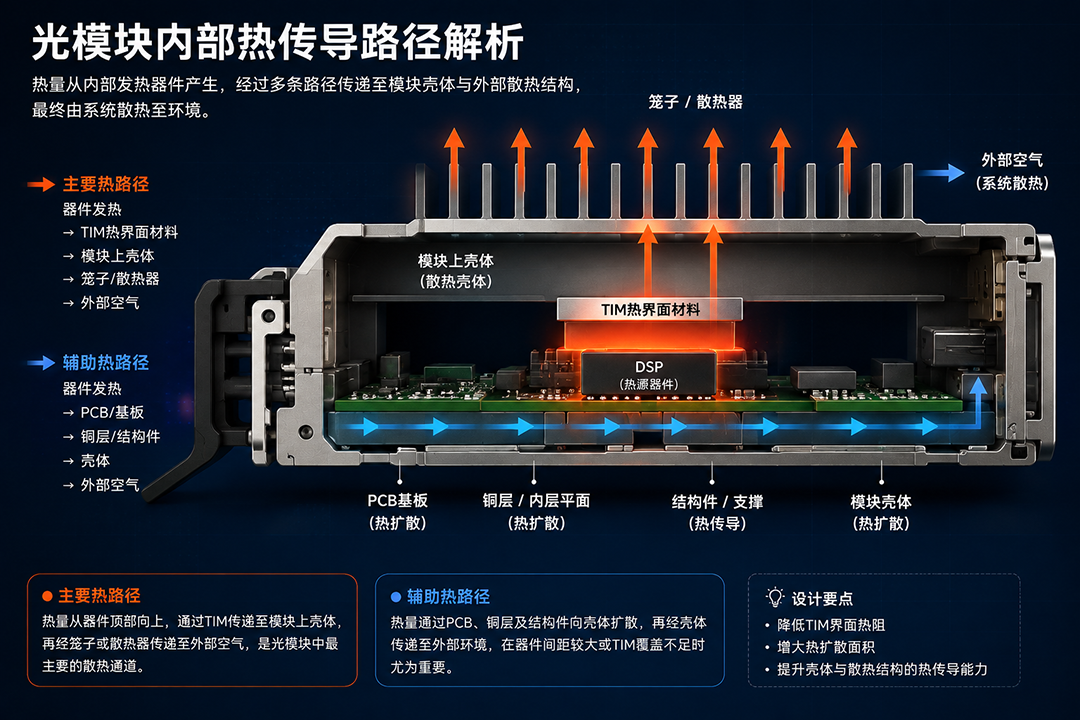

四、光模块内部的热量是如何传出去的？

光模块内部产生的热量最终需要传递到模块外部环境。

对于DSP等与上壳体建立导热连接的器件，可以将其中一条主要热路径简化为：

芯片/热源器件
↓
器件封装
↓
TIM热界面材料
↓
模块上壳体
↓
笼子/外部散热结构
↓
周围空气

与此同时，还可能存在另一部分热量通过：

芯片 → 封装/焊点 → PCB → 铜层/基板 → 结构件 → 壳体

进行扩散。

因此，实际光模块内部的热传递通常不是一条孤立的路径，而是由多条并行热路径共同构成。

对于热设计而言，关键并不是单纯找到一种导热系数更高的材料，而是分析：

哪一条是主要热路径？

哪一个界面的热阻较大？

哪些区域容易产生热量积聚？

只有明确这些问题，才能针对性地进行热结构优化。

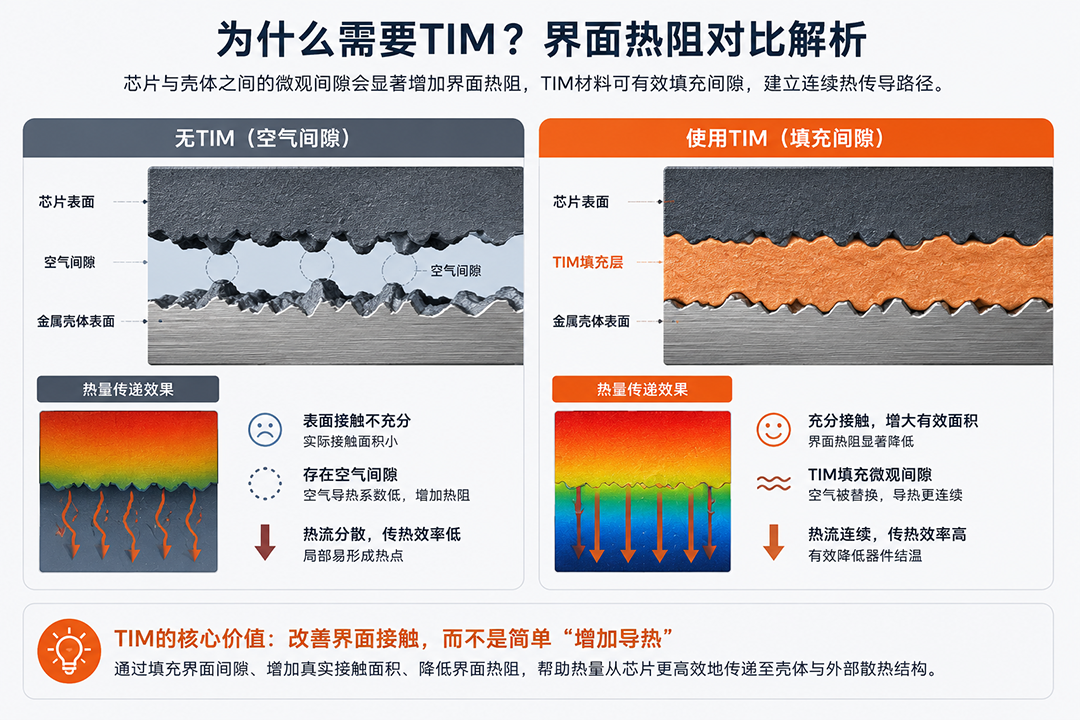

五、为什么热传导路径中的“界面”特别重要？

从结构上看，DSP等芯片与模块壳体之间的距离可能很小，但这并不意味着两个表面能够形成理想的热接触。

实际装配中可能存在器件高度差、壳体公差、表面粗糙度、结构形变以及微观空气间隙。

如果直接让两个刚性表面接触，真正发生有效接触的面积可能明显小于表观看到的接触面积，而没有充分接触的位置会存在微小空气间隙。

这些间隙会增加热量从器件向壳体传递过程中的界面热阻。

因此，TIM（Thermal Interface Material，热界面材料）的核心作用并不是“产生散热能力”，而是：

填充界面间隙 → 增加有效接触面积 → 降低界面热阻 → 建立连续的热传导路径。

这也是为什么在高速光模块热设计中，TIM往往位于关键热源与壳体之间。

六、光模块内部哪些因素容易形成热路径瓶颈？

即使已经建立了从芯片到壳体的传热通道，也并不意味着热量一定能够高效传递。

以下几个因素尤其值得关注。

器件高度差

DSP、Driver、TIA以及其他芯片采用不同封装后，其顶部高度可能并不一致。

同时还需要考虑PCB翘曲、壳体公差和装配误差，因此不同器件与壳体之间的实际Gap可能存在差异。

如果TIM无法适应这些高度变化，就可能出现局部接触不足。

界面接触状态

热界面的实际效果不仅取决于材料本身，还与表面粗糙度、接触压力、压缩状态和填充完整性有关。

因此，相同材料应用在不同结构中，最终表现出的界面热阻可能存在明显差异。

TIM厚度

评价TIM时，导热系数W/(m·K)只是其中一个指标。

对于理想化的一维稳态导热过程，可以用以下关系帮助理解材料层本身的热阻：

R = t / (kA)

其中：

R——热阻；
t——导热层厚度；
k——材料导热系数；
A——有效传热面积。

在其他条件相同的情况下，材料层厚度增加，会使其自身导热热阻增加。

因此，实际光模块TIM设计需要同时考虑：

导热系数、界面热阻、Gap大小、材料厚度、接触状态以及装配可靠性。

不能简单认为导热系数越高、材料填充越厚，最终散热效果就一定越好。

局部热点过于集中

如果DSP等器件产生的热量集中在很小的面积内，即使TIM能够快速把热量传递至壳体，后续仍需要依靠壳体完成横向扩散，并进一步传递至笼子、散热器及外部空气。

因此：

TIM解决的是热路径中的界面问题，而不是整个散热系统的全部问题。

真正有效的光模块热设计，需要器件布局、TIM、模块壳体以及系统级散热结构协同工作。

七、光模块热管理真正需要解决的是什么？

从工程设计角度来看，光模块散热可以拆解成四个连续的问题。

第一步：识别热源

明确DSP、Laser、Driver、TIA、PMIC等器件的功耗以及热量分布。

第二步：识别热点

结合器件面积、布局、允许结温及温度敏感性，判断哪些位置需要重点控制温度。

第三步：建立热路径

明确热量从器件产生之后，经过哪些封装、界面和结构件最终传递至模块外部。

第四步：降低热路径中的关键热阻

针对芯片与壳体之间的Gap、接触界面、TIM厚度、装配公差以及壳体扩散能力进行针对性优化。

由此可以形成完整的光模块热管理逻辑：

热源识别 → 热点分析 → 热路径设计 → 界面热阻控制 → 壳体热扩散 → 系统散热。

这比单纯追求某一种材料更高的导热系数更加重要。

结语

随着光模块向400G、800G及更高速率演进，内部功耗密度和热设计复杂度不断增加。DSP等高速电子器件可能形成较集中的热源，而激光器等光学器件又对工作温度较为敏感，使高速光模块的热管理逐渐成为一个涉及器件、结构、材料与系统散热的综合问题。

因此，光模块散热不能只关注“模块温度高不高”，还需要进一步分析热量从哪里产生、热点位于哪里、热量通过什么路径传递，以及热路径中的主要热阻位于哪里。

对于芯片与壳体之间存在的结构间隙，合理使用热界面材料，可以帮助填充空气间隙、改善界面接触并降低热传递过程中的界面热阻。但TIM只是完整热路径中的一个环节，其材料类型、导热性能、填充厚度及力学特性，都需要结合具体器件布局、Gap尺寸及散热结构进行综合设计。

只有建立从热源器件到模块壳体，再到外部散热环境的连续、稳定、低热阻热传导路径，才能更有效地控制关键器件温度，为高速光模块的稳定运行提供热管理基础。
