导热硅胶片在示波器热管理的应用——精准控温，稳定性能的关键支撑
发布：诺丰NFION
时间：2025-10-16 13:48:35
前言：从信号精度到温度稳定的挑战

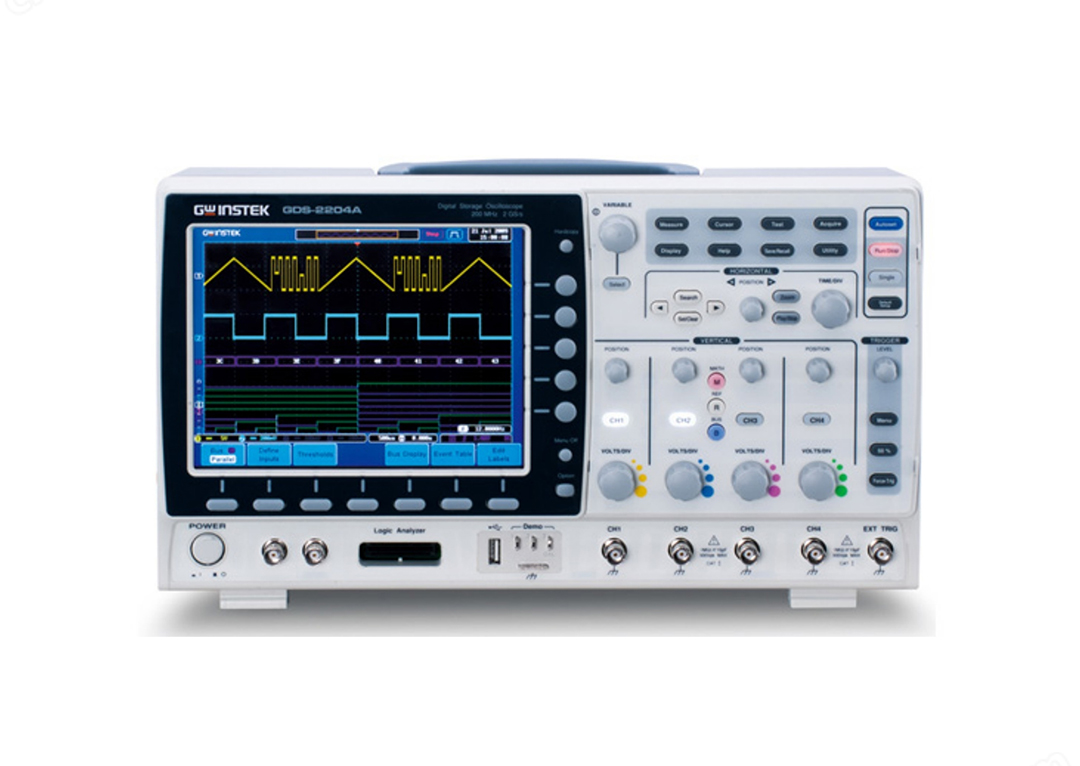

在高频电子测试设备中，示波器作为信号捕获与波形分析的核心仪器，其性能稳定性直接影响测试结果的准确性。随着带宽不断提升、采样率持续提高，示波器内部的高速ADC芯片、信号处理模块和电源单元均会产生大量热量。如何在有限空间内实现高效导热与稳定控温，成为设计工程师必须正面解决的关键问题。
在此背景下，导热硅胶片（Thermal Silicone Pad）凭借优异的导热性能、电气绝缘性及柔性贴合特性，成为示波器热管理系统中不可或缺的关键材料。
示波器散热的痛点与需求
示波器的热管理难点主要体现在“高功率密度、局部热点、结构紧凑”三大特征，具体包括：
1. 高热流密度芯片发热集中
高频放大器、ADC模块及FPGA等核心元器件在长时间高负载工作下易产生局部过热，影响信号精度与器件寿命。
2. 结构紧凑、散热路径受限
示波器体积小、模块密集，传统风冷方式无法有效覆盖全部发热点，散热路径设计空间有限。
3. 绝缘与导热并重
示波器内部存在高压隔离与信号干扰风险，导热材料必须同时具备良好的介电强度和稳定的导热性能。
4. 长期可靠性要求高
示波器通常需长时间连续运行，因此导热材料需具备优异的耐热老化性能、抗压缩疲劳性与界面稳定性。
导热硅胶片的优势与适配性

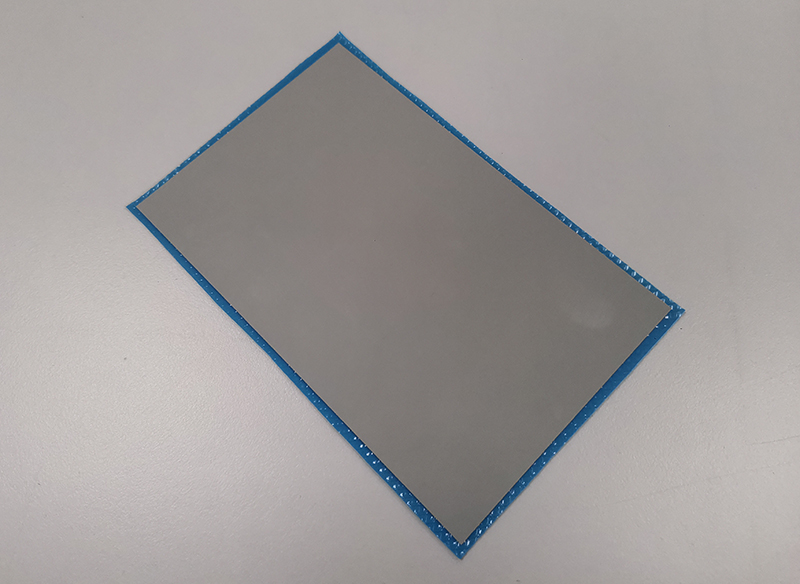

导热硅胶片通过在硅基体中填充高导热颗粒（如氧化铝、氮化硼等），形成既能传导热量又具电气绝缘的柔性界面材料。其核心优势如下：
1. 高导热系数与低热阻
可提供 1.0~12.0 W/m·K 的导热性能，有效降低芯片与散热器之间的热阻，提高热传导效率。
2. 优异的柔顺性与可压缩性
能在复杂器件表面实现充分贴合，减少空气间隙，保障热传递的连续性。
3. 电气绝缘与安全防护
具有优良的介电强度，确保高压模块的安全隔离，防止信号串扰与击穿风险。
4. 耐高温与可靠稳定
可长期在 -40℃ 至 150℃ 环境下稳定工作，满足示波器长时间连续运行的可靠性需求。
5. 易于装配与维护
可按结构需求定制厚度与尺寸，支持自动化贴合和维护更换，适合批量生产。
典型应用场景分析

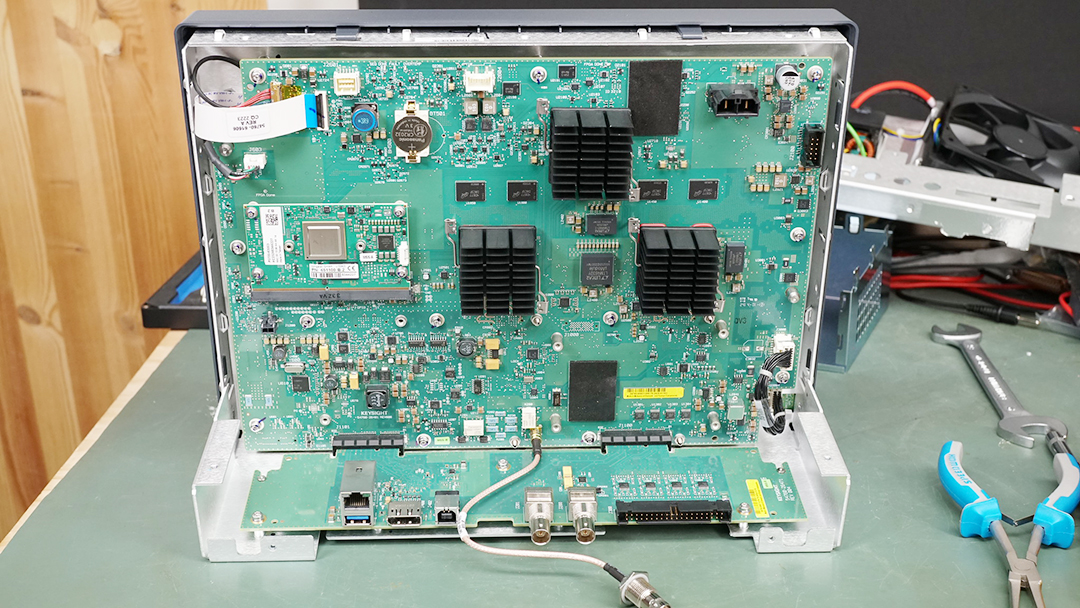

在示波器的热管理中，导热硅胶片主要应用于以下部位：

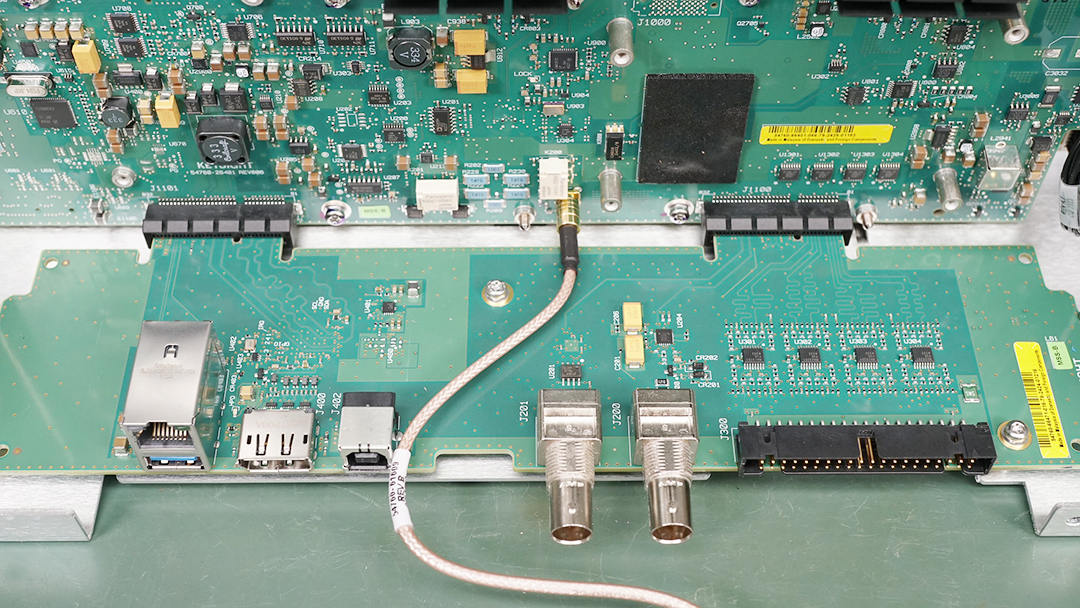

● ADC模块与散热器之间：降低高速采样模块的热阻，提高信号采样精度与系统稳定性。
● FPGA及DSP芯片区域：有效传导高热流密度部位的热量，避免热漂移与计算误差。
● 电源模块与机壳接触界面：实现电气隔离同时传递热量，防止电源区局部过热。
● 输入放大器与金属支撑结构之间：平衡温度梯度，减少因温差导致的信号偏移。
通过合理选择厚度（0.3mm–10mm）及硬度（Shore 00 30–70），导热硅胶片能够灵活匹配不同器件的装配应力与散热需求，实现更高效、更均衡的温控性能。
实际应用效果与验证
某知名测试设备厂商在高带宽示波器项目中，采用诺丰NFION NF150-500高导热硅胶片（导热系数为5W/m·K）替代传统导热垫后，实现了显著的性能提升：
● 核心芯片温度下降约12℃，系统热分布更加均匀；
● 设备信号稳定性提升约8%，采样误差显著降低；
● 整机可靠性测试周期延长至2000小时无失效；
● 装配效率提升25%，维护过程更为便捷。
这些数据充分证明了NF150-500导热硅胶片在示波器热管理中的高效性能与长期稳定性。
结语：材料创新驱动信号精度
在电子测试设备向高频化、小型化发展的趋势下，热管理已经从“辅助设计”上升为影响系统性能与可靠性的关键环节。
导热硅胶片凭借其高导热性、柔性贴合性、电气绝缘性及长期稳定性，成为示波器等精密仪器中不可替代的热界面材料。
未来，随着高速信号采集、5G通信及AI测试设备的普及，NFION NF150-500导热硅胶片将持续在示波器热管理中发挥更关键的作用——不仅是热传导的“隐形支撑者”，更是保障信号精度与设备寿命的“核心基石”。
