LED照明

LED被称为第四代照明光源或绿色光源,具有节能、环保、寿命长、体积小等特点,可以广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域。世界上各企业围绕LED的研制展开了激烈的技术竞赛。但是LED散热一直是一个亟待解决的问题!

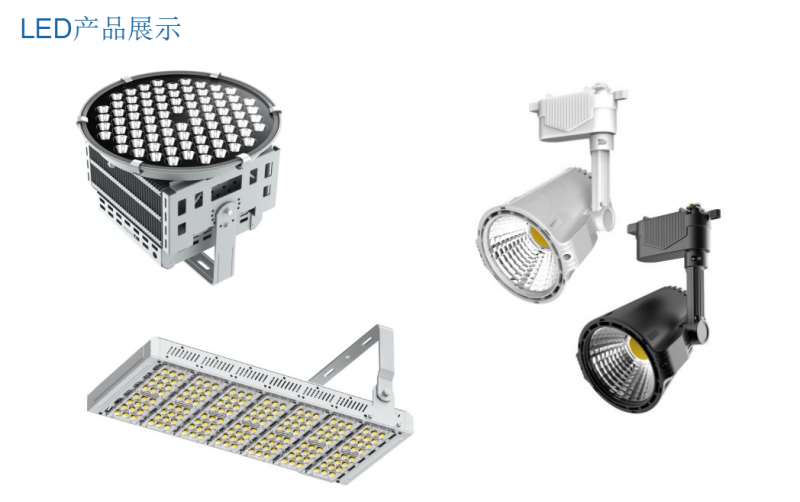

 部分led产品

LED发热的原因是因为所加入的电能并没有全部转化为光能,而是一部分转化成为热能。LED的光效目前只有100lm/W,其电光转换效率大约只有20~30%左右。也就是说大约70%的电能都变成了热能。

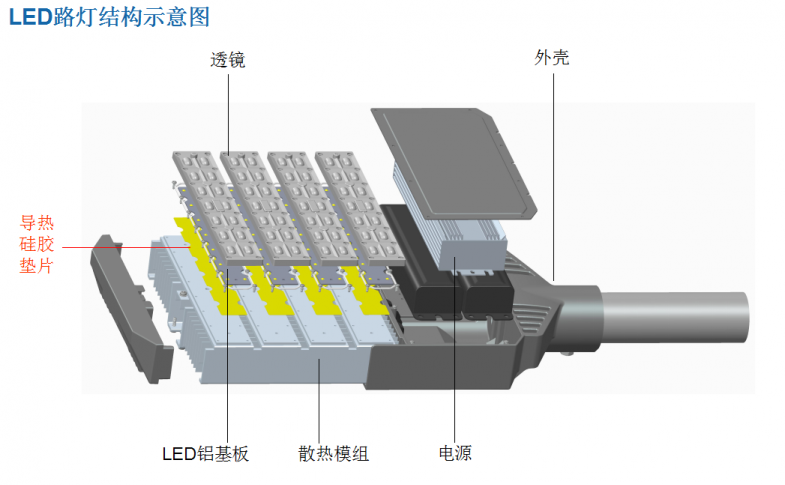

  led路灯结构示意图

具体来说,LED结温的产生是由于两个因素所引起的。

1.内部量子效率不高,也就是在电子和空穴复合时,并不能100%都产生光子,通常称为由“电流泄漏”而使PN区载流子的复合率降低。泄漏电流乘以电压就是这部分的功率,也就是转化为热能,但这部分不占主要成分,因为现在内部光子效率已经接近90%。



2.内部产生的光子无法全部射出到芯片外部而最后转化为热量,这部分是主要的,因为目前这种称为外部量子效率只有30%左右,大部分都转化为热量了。



虽然白炽灯的光效很低,只有15lm/W左右,但是它几乎将所有的电能都转化为光能而辐射出去,因为大部分的辐射能是红外线,所以光效很低,但是却免除了散热的问题。

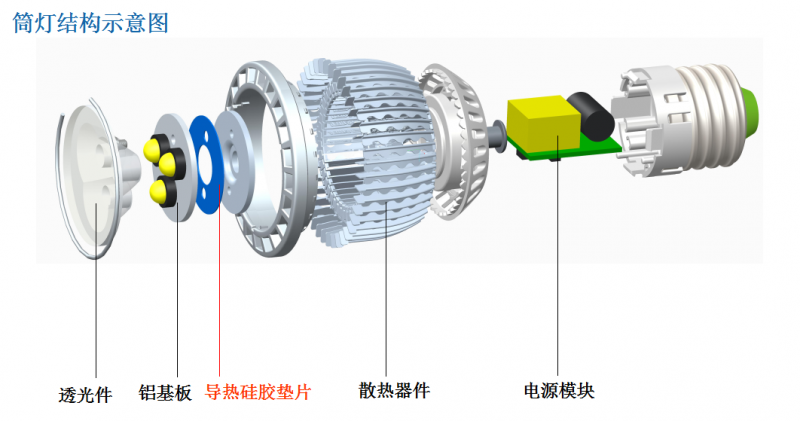

 led筒灯结构示意图

LED的散热现在越来越为人们所重视,这是因为LED的光衰或其寿命是直接和其结温有关,散热不好结温就高,寿命就短。



LED芯片的特点是在极小的体积内产生极高的热量。而LED本身的热容量很小,所以必须以最快的速度把这些热量传导出去,否则就会产生很高的结温。为了尽可能地把热量引出到芯片外面。

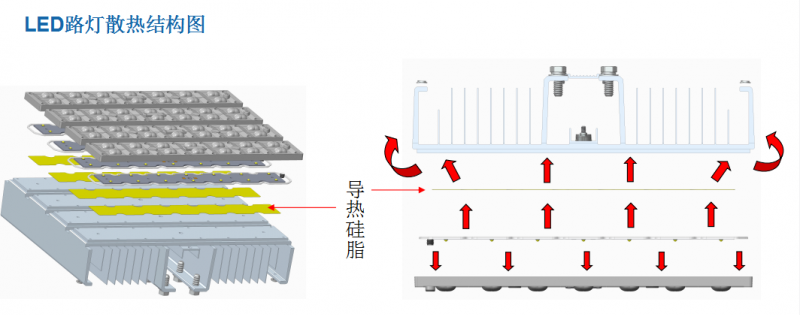

  led路灯散热原理图

LED灯具类产品由于芯片在工作运行的时候会产生持续的高温,所以会对产品的寿命和LED发光的稳定性造成很大的影响,LED灯发光的时候产生的热量比是28,而且出光率越低所产生的温度就越高,如果不使用导热硅脂等导热界质进行散热的话很容异就损坏芯片及电路。



深圳市诺丰电子科技针对LED市场先后开发出针对性产品,除了具有良好的导热性之外还赋予了材料其他性能方便客户使用。



诺丰导热硅脂系列,具有膏体细腻,低热阻、高导热性能的特点。

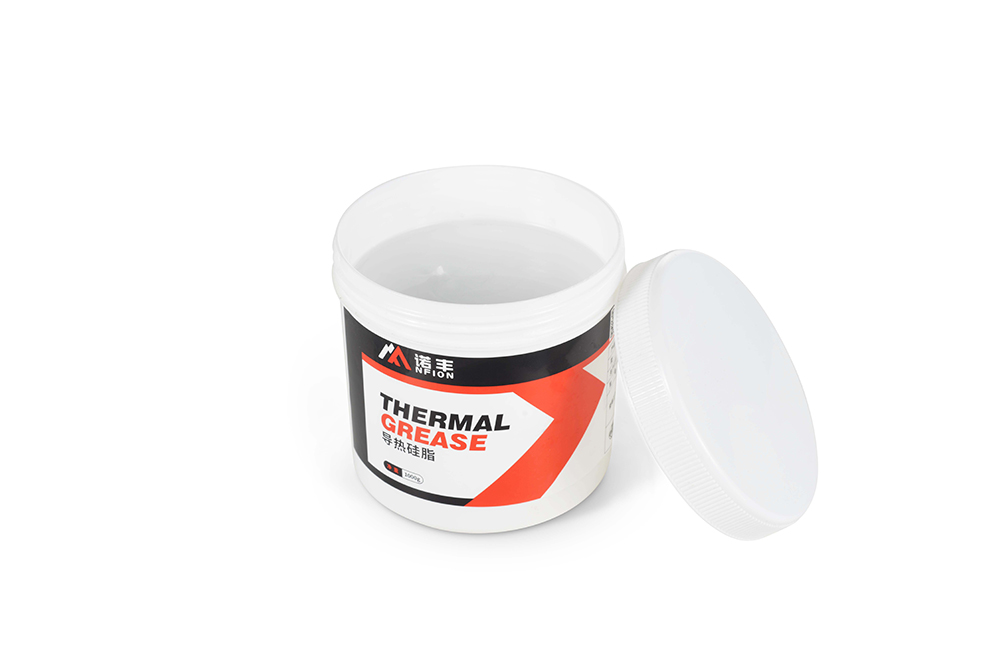

 导热硅脂

诺丰导热硅胶片系列,可以很好的解决接触热阻问题,同时还为不同使用场景设计了不同的结构:增加了玻璃纤维布或者矽胶布作为增强载体,具有很高的强度,同时为了紧固的需求也可以设计为单面粘性,双面粘性等以配合PCB板和散热基板之间的紧固需求。

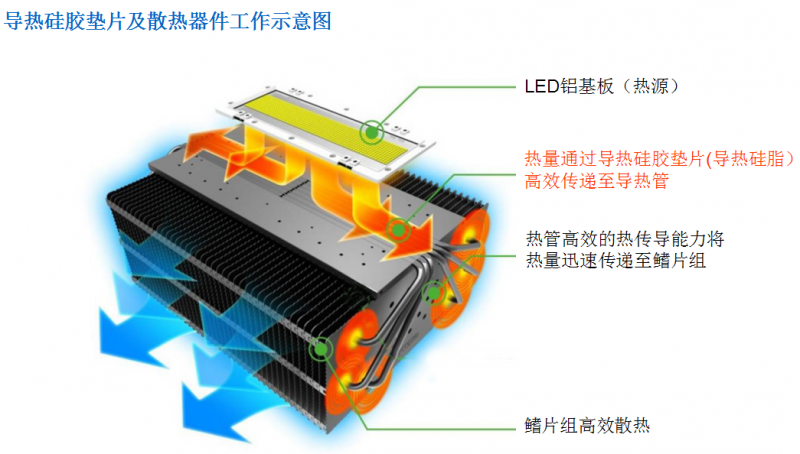

 导热硅胶垫片及散热器件工作示意图

诺丰导热双面胶带系列,导热性能好同类产品,达到1.0W/m.k1.5W/m.k,具有较好的保持力,广泛用于PCB/FPC板和散热体之间的粘接。

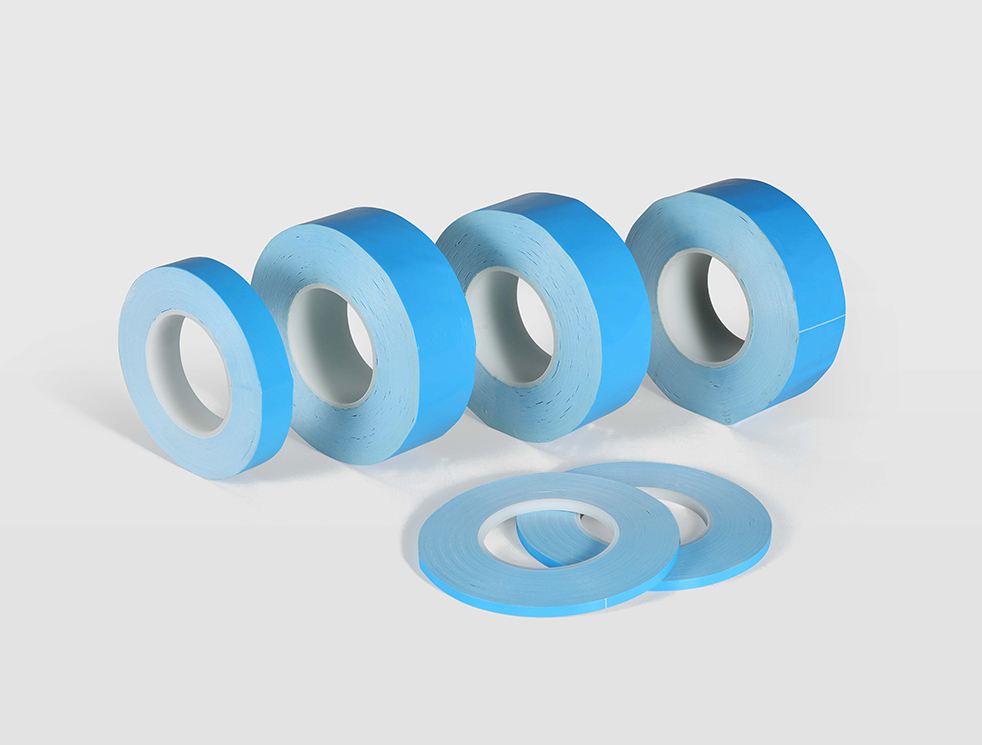

 导热双面胶

诺丰系列导热泥,该产品是不定性类的导热产品,具有很好的导热性及耐候性。适用于配合复杂的结构进行散热,同时对于调光系列产品的噪音问题,还能得到很好的解决。



诺丰硅胶胶水系列,一款室温固化的单组份有机硅粘接密封胶,对绝大多数金属无腐蚀;具有卓越的抗冷热交变性能、耐老化性能和电绝缘性能,优异的防潮、抗震、耐电晕、抗漏电性能。

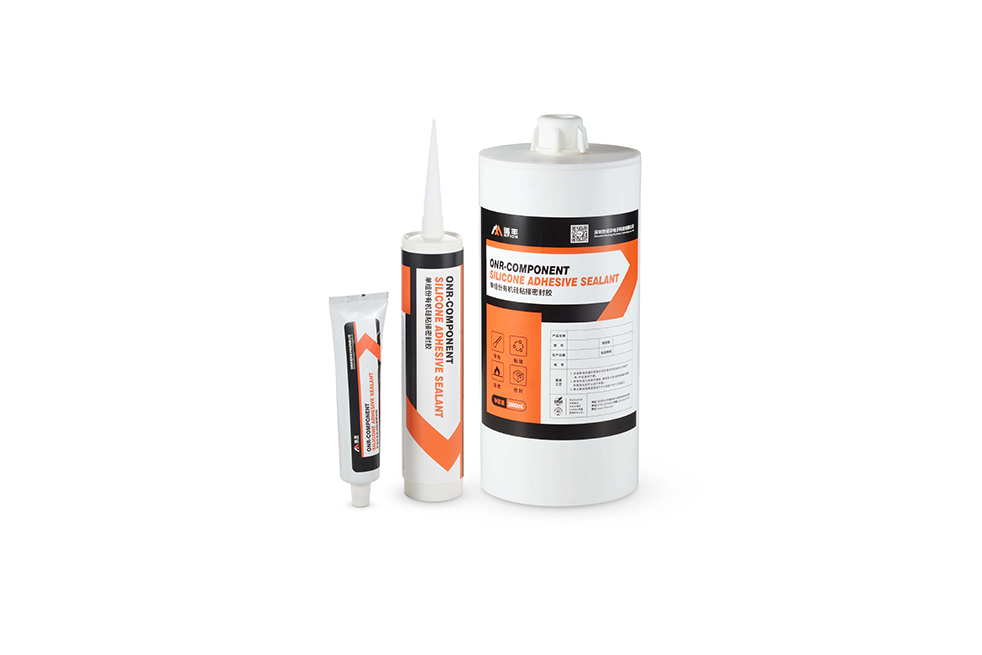

 led导热硅胶胶水

因此,除了改变LED的设计的问题外,还需要选择合适的热界面材料,改善热量传输,提高热传导效率。
