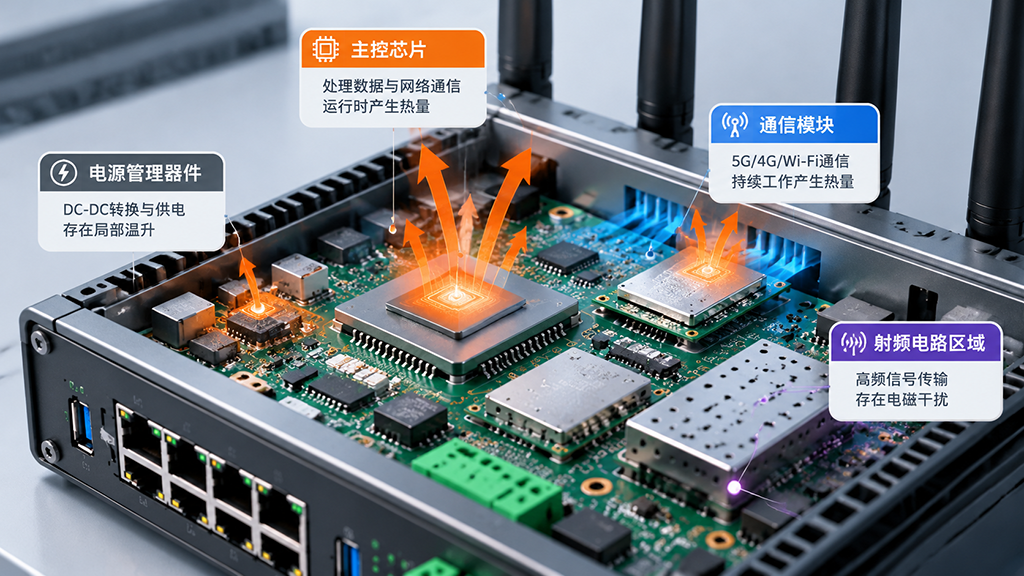

工业路由器广泛应用于工业自动化、工业物联网、智能交通及远程通信等领域。设备内部集成主控芯片、网络交换芯片、通信模块和电源管理器件，不同器件的功耗、安装位置与散热条件存在差异。

在有限的内部空间内，如何将关键器件产生的热量有效传递至散热结构，并兼顾复杂界面和特定电磁环境下的应用需求，是工业路由器热管理设计需要关注的问题。

诺丰 NFION 面向工业路由器应用，围绕关键器件散热、导热界面适配及特定电磁吸收需求，提供相应的热管理材料应用方案。

一、应用背景与客户需求

工业路由器需要满足持续通信、网络连接及复杂工况下的运行要求。随着设备集成度提高，内部器件布局与散热设计之间的关系更加紧密。

设备研发过程中，主要需要关注以下需求：

●  关键器件散热： 根据主控芯片、通信模块和电源器件的功耗及工作工况，合理规划热量传递路径。

●  结构间隙适配： 处理器件与外壳或散热板之间的间隙、器件高度差及装配公差。

●  多器件协同散热： 根据不同器件的安装位置和散热条件，分别确定界面处理方式。

●  电磁兼容： 对存在明确电磁干扰的区域，结合实际需求评估相应的吸波措施。

因此，工业路由器的热管理需要结合器件、结构和实际应用条件制定方案，而不能仅根据单一材料参数进行选择。

二、核心问题与应用难点

1. 器件发热与散热路径不匹配

主控芯片、网络交换芯片和电源管理器件在工作过程中会产生热量。如果器件与散热结构之间的传热路径不合理，或界面接触不充分，可能增加传热阻力。

设计时需要明确主要热源的位置，以及热量如何从器件传递至外壳或散热板。

2. 器件高度差增加界面处理难度

工业路由器内部的芯片、模块及电源器件可能具有不同的封装高度。器件与散热结构之间的间隙也会受到装配公差影响。

间隙较为明确的区域可以采用预制片材进行适配；对于不规则间隙或需要点胶填充的区域，则需要考虑其他界面处理方式。

3. 散热需求与电磁干扰需要分别处理

部分工业路由器的高频通信电路或电源开关电路可能存在电磁干扰问题。此类问题需要根据干扰来源、频段及传播路径进行判断。

热管理材料不能代替电路布局、屏蔽和接地设计；只有在确有电磁吸收需求时，才需要进一步评估吸波材料的应用。

三、整体解决方案

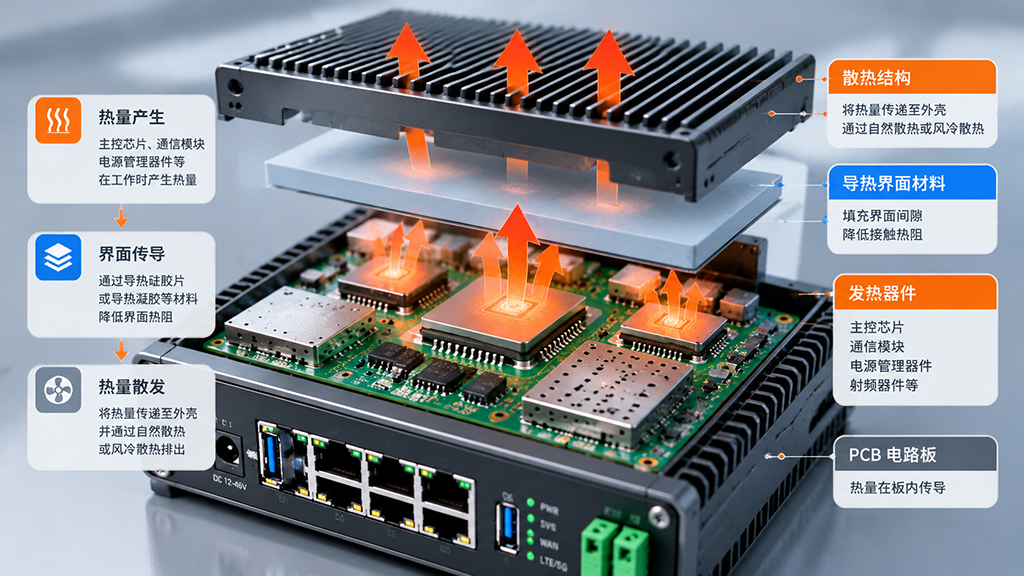

工业路由器热管理方案应围绕器件发热、热量传递和结构适配建立完整的设计思路。

第一步：明确关键热源与传热路径。

根据器件功耗、工作负载及安装位置，确定需要重点关注的器件，并分析其与外壳或散热板之间的热量传递关系。

第二步：根据结构条件处理导热界面。

针对器件与散热结构之间的实际间隙，选择适合的界面处理方式。对于适合预制片材装配的位置，可以评估导热硅胶片；对于不规则间隙或需要点胶填充的位置，可以评估导热凝胶。

第三步：按需处理特定电磁干扰。

当指定区域存在明确的电磁吸收需求，且同时需要导热时，可以评估导热吸波材料。若干扰主要来自屏蔽、接地或电路布局，则应针对相应问题采取措施。

整体方案的核心，是让散热路径、结构间隙及电磁需求分别得到处理，并使不同措施与设备结构相匹配。

四、关键部件与产品应用

应用示例

对于采用金属外壳辅助散热的工业路由器，可以根据主控芯片与外壳之间的间隙评估导热硅胶片；对于高度差较大、需要点胶填充的器件区域，可以评估导热凝胶。

如果射频相关区域还存在明确的电磁吸收需求，并且需要兼顾导热，则可进一步评估导热吸波材料。

以上为典型应用思路，并非固定配置。实际使用位置和产品型号应结合目标设备的结构、工作条件及产品技术参数确定。

五、方案优势与应用价值

改善界面传热条件。 根据器件与散热结构之间的间隙选择适用的界面方案，减少因接触不充分造成的传热问题。

提高复杂结构的适配性。 针对不同器件高度及不规则间隙，分别评估片材装配或点胶填充方式，使材料应用与结构条件相匹配。

兼顾特定电磁吸收需求。 对存在明确电磁干扰的指定区域，可以结合实际频段和导热要求评估导热吸波材料，避免不必要的材料配置。

支持差异化材料选型。 根据器件功耗、结构间隙、装配方式及电磁环境确定候选材料，而不是对所有部件采用统一方案。

具体的温升改善幅度、可靠性提升或电磁干扰改善效果，需要结合实际设备和测试数据确认，不作未经验证的性能承诺。

六、诺丰 NFION 产品与技术支持

针对工业路由器内部不同器件的散热需求、结构间隙和电磁环境，诺丰 NFION 可围绕导热硅胶片、导热凝胶及导热吸波材料，开展针对性的产品匹配与应用选型。

1. 根据器件结构匹配导热材料

针对主控芯片、通信模块及电源管理器件，结合器件与散热结构之间的间隙、接触面积和装配方式，确定候选材料类型。

●  导热硅胶片： 根据所需厚度、导热性能、压缩特性及绝缘要求匹配产品。

●  导热凝胶： 根据填充间隙、点胶工艺、抗流挂要求及使用条件匹配产品。

●  导热吸波材料： 根据目标频段、吸波性能、导热需求及安装空间匹配产品。

2. 根据设备需求明确选型条件

针对具体项目，可结合客户提供的器件布局、界面间隙、工作温度及相关性能要求，进一步明确产品选型条件，避免仅凭导热系数或单一参数确定材料。

对于存在电磁干扰问题的区域，还需要明确目标频段及实际应用要求，判断是否适合采用导热吸波材料。

3. 提供从产品匹配到应用导入的支持

围绕目标设备的实际应用需求，可进一步开展产品参数匹配、候选型号筛选、样品评估及小批量应用衔接。涉及具体产品性能、交付周期及适配效果时，以已确认的产品资料、实际订单安排和项目评估结果为准。

通过将器件需求、结构条件与材料参数逐项对应，帮助工业路由器研发团队缩小选型范围，为后续样品评估和产品导入提供依据。

结语

工业路由器的热管理，需要兼顾关键器件的散热需求、结构间隙与装配条件，以及特定应用场景下的电磁兼容要求。通过合理规划传热路径，并根据不同部件的实际需求匹配导热硅胶片、导热凝胶和导热吸波材料，能够为设备散热设计与材料选型提供更有针对性的解决思路。
