90.0W/m·K石墨烯导热垫片
90.0W/m·K石墨烯导热垫片

90.0W/m·K石墨烯导热垫片

90.0W/m·K石墨烯导热垫片
导热系数:90.0W/m.k
产品厚度:0.1~0.5MM
工作温度:-40-150℃
导热系数:90.0W/m.k
产品厚度:0.1~0.5MM
工作温度:-40-150℃
联系我们
90.0W/m·K石墨烯导热垫片 立即咨询样品申请
产品介绍

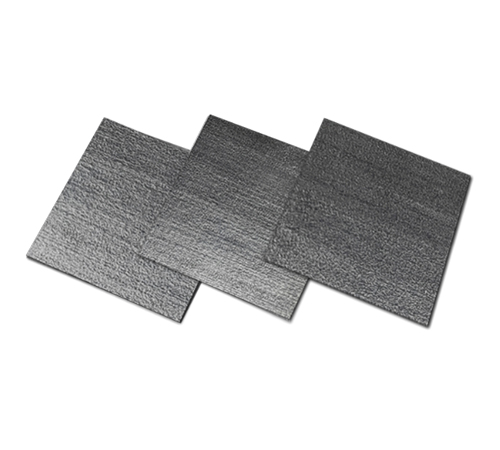

诺丰90.0W/m·K 石墨烯导热垫片基于先进的石墨烯薄膜叠层技术打造,拥有高导热效率、优异柔韧性与轻薄结构优势。材料能够在有限空间内实现高效热扩散与温升抑制,特别适用于功率密度高、散热距离短、热量集中区域显著的器件。产品具有耐高温、结构稳定性强、质量轻等特性,是高端数据中心设备、光通信模块、汽车智能计算平台等领域的可靠热管理方案。
特点优势
高面内导热率:导热系数达 90.0W/m·K,适配高热流密度器件。

高效热扩散能力:快速降低核心热点温差,提升系统散热效率。

轻薄柔性设计:厚度低、重量轻,可用于空间受限结构。

柔韧性优异:适配复杂贴合与轻度弯折场景,提高装配兼容性。

耐高温稳定性强:长期工作不易分层、粉化或性能衰减。

机械结构强度高:石墨烯层间结合稳固,不易破裂。

可多层结构叠构:支持绝缘层、加强层复合构造需求。

具备一定电磁特性:可辅助改善电磁环境与信号稳定性。

加工精度高:支持精密激光裁切、微小尺寸、复杂异形加工。
应用方式

步骤 1:表面清洁
清除芯片与散热结构表面油污、颗粒,确保界面接触良好。

步骤 2:尺寸裁切
根据热源区域选择合适尺寸或使用定制形状垫片。

步骤 3:定位贴合
将垫片平整放置于发热源表面,确保覆盖核心热区。

步骤 4:装配并施压
组装散热器或结构件,使垫片在压力作用下形成稳定热界面。

步骤 5:温度验证
进行通电测试,确认散热效果与界面贴合状态。

应用领域
高算力与数据中心设备:服务器 CPU / GPU / AI 加速卡、HBM / Chiplet 先进封装散热、800G / CPO 光模块热扩散、数据中心交换机高功率芯片、边缘计算设备散热模块
汽车电子(高热流密度核心部件):激光雷达主控板、激光器阵列、智能驾驶计算平台(域控 / 智驾芯片)、车规级高速通信模块(5G、V2X)、HUD / 激光投影光机组件、电驱功率模块局部热扩散结构
通信与工业级设备:高功率射频模块(PA、AAU / RU)、工业激光器驱动模块、高速光通信设备(O-band / C-band)、工控 AI 模块 / 工业主控芯片
产品物性表
测试项目 单位 测试值 测试方法
颜色 - 灰色 目视
厚度 mm 0.1~0.5 ASTM D374
密度 g/cc <0.95 ASTM D792
耐温范围 -40~150 IEC 60068-2-14
回弹率 % ≥60 ASTM D575
拉伸强度 Mpa ≥0.025 ASTM D412
热阻 ℃in2/W 0.06 ASTM D5470
导热系数 W/m.k 90 ASTM D5470
规格资料宣传册
  • 资料名称
    发布日期 点击下载
  • 资料名称
    发布日期 点击下载
