在电子设备散热装配过程中，导热凝胶通常采用针筒、料筒或其他包装形式，通过手动或自动点胶设备填充在芯片、功率器件与散热结构之间。实际生产中，一次没有将整支材料使用完的情况十分常见。

这也带来了一个实际问题：导热凝胶开封以后还能保存多久？没有用完的材料应该如何处理？

导热凝胶开封并不意味着材料立即失效，但开封后的保存状态与原包装未开封状态已经有所不同。空气暴露、包装密封、环境温度、灰尘杂质以及出胶口污染等因素，都可能影响剩余材料后续的使用状态。

因此，对于开封后的导热凝胶，与其单纯按照“放了多少天”判断是否还能使用，更重要的是结合产品规定、开封后的储存过程以及再次使用时的材料状态进行综合判断。

一、导热凝胶开封后还能保存多久？

导热凝胶开封后的可保存时间，并没有一个适用于所有产品的统一数值。

不同产品在配方体系、包装方式和储存要求方面存在差异。例如，一些预固化导热凝胶在25℃条件下标示的货架期可以达到365天，而另一些高导热产品在0℃条件下标示的货架期为180天；还有部分产品要求在更低温度环境中储存。

这意味着，即使同样属于导热凝胶，也不宜简单套用“开封后3个月”或“开封后6个月”这样的统一标准。

还需要区分两个概念：

产品保质期，通常是厂家针对规定包装和储存条件给出的有效期限。

开封后的剩余材料使用周期，则还受到开封次数、密封情况、环境暴露和操作污染等因素影响。

所以，开封后的材料不能简单理解为“只要没有超过原包装保质期，就一定可以正常使用”。

对于诺丰不同型号的导热凝胶，实际保存时间应优先依据对应产品的技术资料、包装标签及储存要求执行，不建议脱离具体型号自行延长使用期限。

二、为什么开封后的保存管理更加重要？

未开封的导热凝胶通常处于相对稳定、密闭的包装环境中。一旦打开包装，材料与外部环境发生接触，影响因素也随之增加。

1. 出胶口可能受到污染

点胶过程中，针头或出胶口可能接触设备、工装或者外部环境中的灰尘和杂质。

如果已经受到污染的材料重新进入包装内部，就可能影响剩余材料的均匀性，并增加后续点胶异常的风险。

2. 密封不严可能影响材料状态

使用结束后如果出胶口长时间敞开，或者包装盖没有重新密封，材料可能持续暴露在环境中。

一些导热凝胶厂家明确要求材料保持在原包装内，并将盖子拧紧，以降低污染风险。

因此，“盖上盖子”虽然看起来只是一个简单动作，却是剩余材料管理中的重要环节。

3. 储存环境可能发生变化

生产现场与专用材料储存区域的环境条件并不完全相同。

如果开封后的材料长期放置在点胶设备附近、高温区域、阳光直射位置或者温度波动较大的环境中，即使时间并不长，也可能偏离厂家规定的储存条件。

不同导热凝胶对储存温度的要求差异较大。例如，Henkel一款导热凝胶规定储存温度为5～25℃，而Dow部分导热凝胶则要求低温储存。

因此，不能把“室温保存”作为所有导热凝胶的通用处理方式。

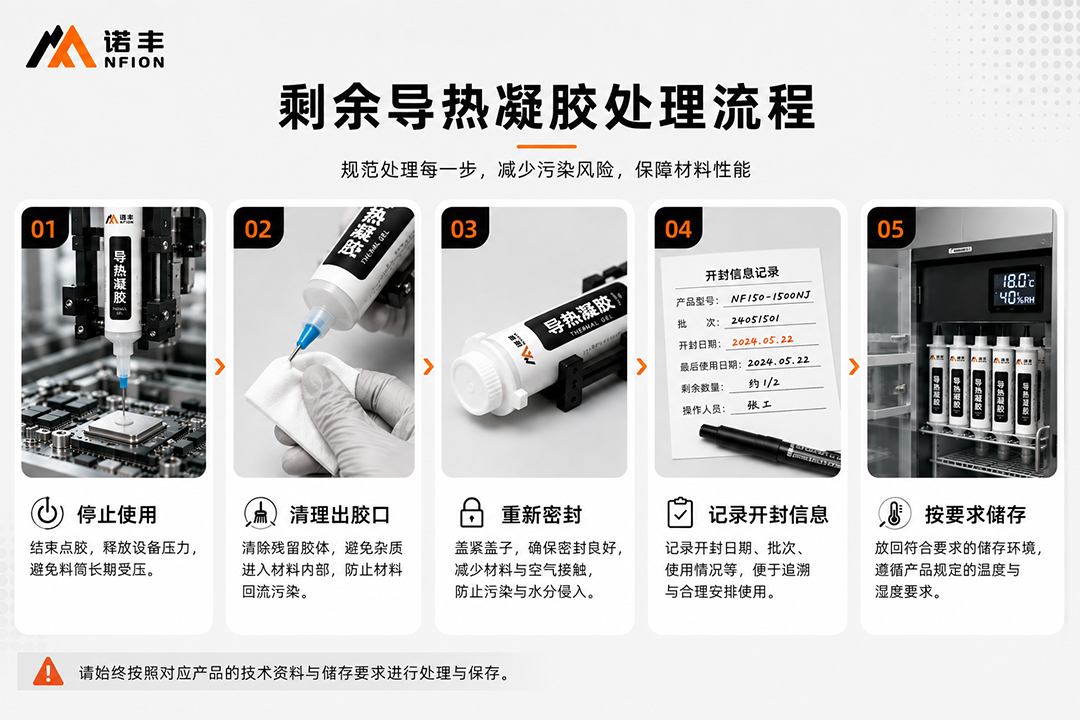

三、没用完的导热凝胶应该怎么处理？

生产结束以后，如果包装内还有剩余导热凝胶，建议按照规范流程进行处理，而不是直接将使用过的料筒长期放置在设备上。

第一步：停止出胶并释放设备压力

自动点胶设备停止使用后，应按照设备及材料的操作规范结束点胶，避免料筒长期处于不必要的加压状态。

具体泄压方式应根据实际点胶设备执行。

第二步：检查并处理出胶口

观察针头、喷嘴及连接位置是否存在明显污染、固化物、灰尘或其他异物。

处理时应特别注意：不要将已经接触外部环境的材料重新回填到原包装内部。

这样可以降低外部污染物进入剩余材料的风险。

第三步：重新做好密封

完成出胶口处理后，应根据原包装结构及时重新密封，减少材料长时间暴露。

Dow的相关热管理材料资料明确提出，产品应保存在原包装中并保持容器紧密封闭；部分产品还特别强调防止水分接触。

因此，不建议为了方便而随意更换成没有经过验证的普通容器。

第四步：记录开封信息

对于批量生产环境，建议至少记录：

 ●   产品型号；

 ●  批次；

 ●  首次开封日期；

 ●  最近一次使用日期；

 ●  剩余数量或状态；

 ●  操作人员。

这样再次领料时，可以快速追溯材料的使用历史，而不是依靠操作人员凭经验判断。

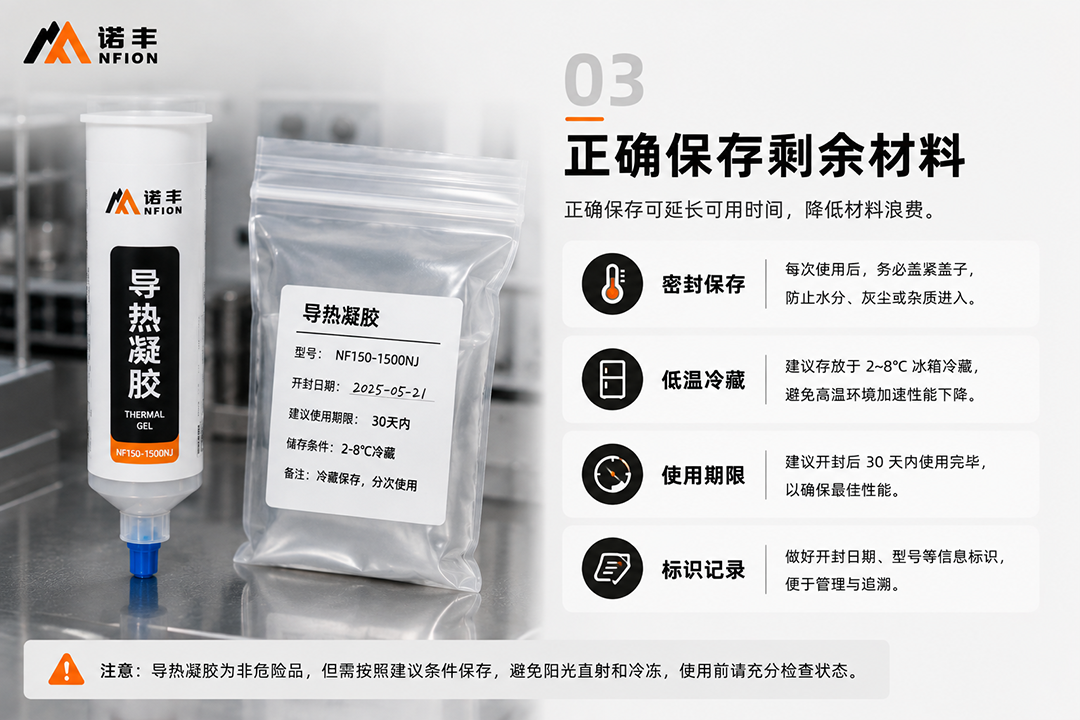

第五步：按照对应产品要求重新储存

完成密封后，应将材料重新放回符合要求的储存环境。

如果产品规定需要低温储存，就应按照相应温度执行；如果规定在一定室温范围储存，则应避免长期处于高温、阳光直射或者温度剧烈变化的位置。

不要因为材料已经开封，就自行改变厂家规定的储存条件。

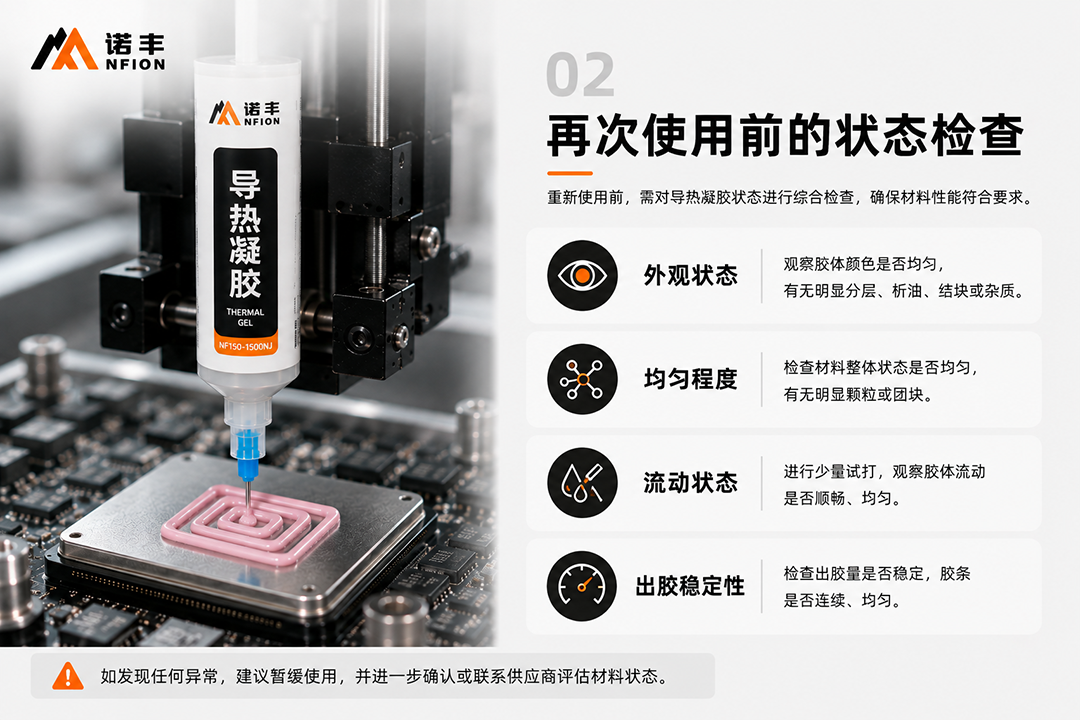

四、剩余导热凝胶再次使用前，需要检查什么？

即使材料仍处于规定期限内，再次投入生产前也建议进行状态确认。

可以重点观察以下几个方面。

1. 外观是否明显异常

正常情况下，同一批导热凝胶的颜色和整体状态应保持相对稳定。

如果出现明显变色、异常杂质、严重结块或者其他与原始状态明显不同的情况，应暂停使用并进一步确认。

2. 是否出现异常分层或析油

部分高填充导热材料经过长期静置后，可能出现一定程度的组分迁移现象。

因此，看到表面存在少量液相并不适合直接判断为“材料已经失效”；但如果出现明显、持续或严重的分层，同时伴随材料状态变化，则需要进一步评估。

判断的重点不是单独看“有没有油”，而是观察析出程度以及材料整体均匀性是否发生明显变化。

3. 黏度和流动状态是否明显变化

导热凝胶需要具备与点胶工艺相匹配的流变特性。

如果重新使用时明显感觉材料变稠、出胶阻力异常增大，或者流动状态与之前存在明显差异，就不宜继续按照原有工艺参数直接批量生产。

4. 出胶是否连续稳定

重新安装到点胶设备以后，可以先进行少量试打。

重点观察：

是否能够连续出胶、胶条是否均匀、是否出现明显断胶、出胶量是否异常，以及材料是否能够保持正常形态。

如果设备压力、针头规格和点胶参数没有变化，但出胶状态与之前出现明显差异，应先排查材料、包装和点胶系统，而不是直接提高压力继续生产。

五、开封后出现轻微析油，还能继续使用吗？

不能只根据“出现析油”这一个现象判断。

导热凝胶通常含有较高比例的导热填料，同时还需要保持适合点胶和填充的流变性能。材料经过储存、运输或长期静置后，其内部状态可能发生一定变化。

因此，判断是否还能继续使用，需要结合：

析油程度 + 材料均匀性 + 黏度变化 + 出胶状态 + 储存历史

综合分析。

如果只是轻微表面析出，而材料整体均匀性、点胶状态以及其他关键性能没有明显异常，不能简单等同于失效。

但如果已经出现明显分层、严重析油、结块、黏度异常或者无法稳定出胶，则不建议未经确认直接用于正式产品。

尤其对于汽车电子、通信设备、服务器、电源以及其他对长期可靠性要求较高的应用，更应避免仅凭外观或操作经验判断。

六、哪些情况下不建议继续使用剩余导热凝胶？

相比单纯给出一个固定时间，建立明确的异常判断标准更有实际意义。

出现以下情况时，应暂停使用并进行进一步确认：

已经超过产品规定的有效期限。

即使外观看起来没有明显异常，也不建议仅凭外观判断继续投入正式生产。

无法确认开封时间或储存历史。

不知道材料什么时候开封、经历过什么环境，就难以对剩余材料状态进行可靠判断。

长期处于不符合要求的储存环境。

例如产品要求低温保存，却长时间处于高温环境。

包装破损或密封失效。

这类情况会增加水分、灰尘及其他污染物进入材料的可能性。

材料受到明显污染。

例如混入灰尘、碎屑或其他材料。

出现严重分层、结块或明显状态变化。

尤其是经过简单检查后仍无法恢复正常状态的情况。

点胶性能出现明显异常。

包括持续断胶、出胶困难、胶条明显不均匀或者工艺参数发生异常变化等。

如果无法确认异常是否会影响最终性能，建议停止使用，并联系材料供应商进行技术确认。

七、生产现场如何减少导热凝胶剩料浪费？

对于长期使用导热凝胶的生产企业，真正有效的方法不是不断讨论“剩下的还能不能用”，而是从生产管理环节减少材料长期剩余。

合理选择包装规格

如果单次生产用量较小，却长期使用大包装材料，就容易产生大量开封后的剩余材料。

可以根据单批生产数量、单件点胶量和生产周期，选择更匹配的包装规格。

建立先进先出管理

按照生产批次和有效期限安排材料使用顺序，减少某些材料长期积压。

对于已经开封的材料，还可以单独建立“已开封物料”标识，优先安排使用。

减少不必要的反复开封

频繁打开、安装、拆卸和重新储存，会增加材料暴露和污染机会。

生产计划允许的情况下，可以合理集中相同材料的点胶任务。

做好开封日期管理

在包装上增加开封日期、批次和操作人员标识，是成本很低但非常实用的管理方法。

对于规模化点胶生产，还可以进一步建立材料领用、开封、上线、退料和报废记录，使导热材料管理具备完整的可追溯性。

八、开封后的关键，不只是“放了多久”

导热凝胶开封以后还能保存多久，不能脱离具体产品给出统一答案。

不同材料的配方体系、包装方式以及厂家规定的储存条件不同，原包装货架期本身就可能存在明显差异。

对于已经开封的剩余导热凝胶，更合理的管理逻辑是：

确认产品要求 → 做好出胶口处理 → 及时重新密封 → 按规定环境储存 → 记录开封信息 → 再次使用前检查 → 异常材料停止使用并确认。

对于生产企业而言，建立规范的开封材料管理流程，不仅能够减少材料浪费，也有助于保持点胶工艺的一致性，降低因材料污染、状态变化或储存不当带来的生产风险。

如果对具体型号的开封保存时间、储存条件或再次使用状态存在疑问，应以对应产品的技术资料和供应商技术建议作为判断依据，而不是简单套用其他导热凝胶的保存周期。
