车载显示器导热硅胶垫片选型指南：导热系数不是唯一标准
发布：诺丰NFION热管理
时间：2026-07-09 09:47:34
当大家都在关注导热系数时，真正决定散热效果的其实还有很多
在新能源汽车快速发展的今天，车载显示器正经历从"显示设备"向"智能交互终端"的转变。
无论是液晶仪表、中控大屏、副驾娱乐屏，还是AR-HUD、流媒体后视镜以及电子外后视镜，都在向更高亮度、更高分辨率、更大尺寸、更高集成度不断升级。
然而，显示性能不断提升的同时，也意味着更高的发热量。
数据显示，一块15~17英寸高亮Mini LED车载显示屏，其背光模组、显示驱动IC、T-CON板、电源模块等核心器件持续工作时，会产生大量热量。如果这些热量无法及时传导至金属结构件，轻则出现亮度下降、局部黄屏、拖影，重则造成IC降频、屏幕黑屏甚至整机失效。
因此，越来越多的整车厂、Tier1以及显示模组企业开始采用导热硅胶垫片（Thermal Gap Pad）作为主要导热界面材料。
但在实际项目中，我们发现一个普遍存在的误区：
很多采购和研发人员，把导热系数（W/m·K）作为唯一选型标准。
事实上，高导热系数并不一定意味着最佳散热效果。
真正优秀的导热方案，是材料性能、结构设计、可靠性和工艺适配共同作用的结果。
本文将系统介绍车载显示器导热硅胶垫片的选型逻辑，帮助研发人员避免常见误区。
为什么车载显示器必须使用导热硅胶垫片？
相比消费电子产品，汽车电子面临更加严苛的工作环境。
例如：
● 夏季暴晒后，仪表台温度可超过85℃；
● 北方冬季启动环境可能低至-40℃；
● 长时间振动冲击；
● 持续十年以上使用寿命；
● EMC、电气安全及阻燃要求更高。
与此同时，车载显示器内部还存在多个发热源：
● LED背光
● Mini LED驱动
● OLED Driver IC
● T-CON板
● 电源模块
● GPU/SoC
● DDR存储器
这些器件通常与铝合金后壳之间存在0.3～5mm不等的装配间隙。
如果直接依靠空气导热，其导热率仅约0.026W/m·K，几乎无法满足散热需求。

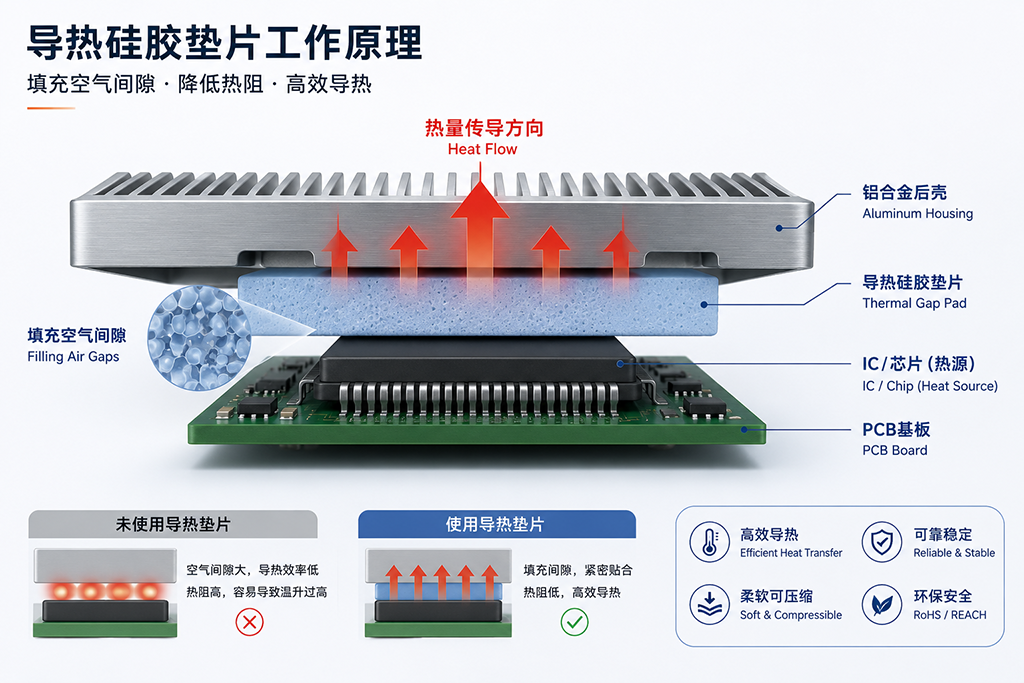

导热硅胶垫片具有柔软可压缩的特性，可充分填充这些微小空隙，将热量快速传递至散热结构，从而显著降低器件工作温度。
因此，它已成为智能座舱热管理系统中不可或缺的重要组成部分。
导热系数越高，散热一定越好吗？
这是行业内最常见的问题。
答案是否定的。
很多人认为：
3W不如5W，5W不如8W，8W一定优于12W。
实际上，这种理解并不全面。
导热硅胶垫片属于界面导热材料（TIM），最终散热效果不仅取决于材料自身导热率，还受到以下因素影响：
● 热阻（Thermal Resistance）
● 厚度
● 压缩率
● 接触面积
● 接触压力
● 界面贴合程度
● 发热器件功率
● 散热器结构设计
举例来说：
某块8W导热垫片由于硬度较高，无法完全贴合芯片与散热器之间的间隙，内部形成大量空气层。
而另一块6W导热垫片柔软性更好，可实现充分接触。
最终测试结果往往是：
6W材料的整体散热效果反而优于8W材料。
原因就在于：
真正决定热传导效率的是整个热路径（Thermal Path），而不是单一材料参数。
导热硅胶垫片选型需要关注哪些关键指标？
一、导热系数
导热系数代表材料自身导热能力。
常见等级包括：
|
导热系数 |
推荐应用 |
|
1~2W/m·K |
普通电子产品 |
|
3~5W/m·K |
中低功率车载模块 |
|
5~8W/m·K |
主流车载显示 |
|
8~12W/m·K |
高功率显示系统 |
|
12W以上 |
AI计算平台、高端域控制器 |
需要注意的是：
导热系数越高，通常成本越高，同时材料硬度可能增加，因此需要综合考虑。
二、热阻（Thermal Resistance）
相比导热系数，热阻更能直接反映实际散热能力。
热阻越低，说明热量越容易通过材料。
很多国际品牌已经开始将热阻作为首要指标，而不是导热率。
对于车载显示器而言，低热阻往往意味着更稳定的长期散热性能。
三、厚度
厚度直接影响导热路径。
一般来说：
● 0.5mm以内用于IC贴合；
● 1~2mm用于PCB与外壳；
● 2~5mm用于较大装配间隙；
● 超厚材料用于复杂结构补偿。
厚度增加后，即使导热系数保持不变，总热阻仍会上升，因此不建议盲目增加厚度。
四、压缩率（Compression）
优秀导热垫片通常具有20%～50%的压缩能力。
压缩率不足会导致：
● 接触不充分；
● 热阻增加；
● 局部热点形成。
而压缩率过高，又可能对屏幕模组造成额外应力。
因此，需要根据显示器结构合理选择材料。
五、硬度（Shore OO）
硬度决定材料贴合能力。
一般而言：
● 太软，容易形变；
● 太硬，无法充分接触；
● 中等硬度更适合车载显示应用。
对于玻璃盖板、LCD模组等易受力部件，更推荐低应力导热材料。
六、长期可靠性
汽车行业通常要求材料满足AEC相关测试及长期可靠性要求，包括：
● 高温老化
● 高低温循环
● 湿热测试
● 振动测试
● 热冲击
● 阻燃性能
● RoHS/REACH环保要求
如果材料出现渗油、粉化、硬化或永久压缩变形，将直接影响整机寿命。
因此，可靠性往往比单纯追求高导热更重要。
不同车载显示器应该如何选择导热硅胶垫片？
不同显示系统的散热需求存在明显差异。
仪表显示（Cluster）
特点：
● 功耗适中；
● 空间有限；
● 长期稳定运行。
推荐：
5~6W/m·K左右硅胶导热垫片即可满足需求。
中控显示（CID）
特点：
● 尺寸大；
● 长时间高亮；
● GPU负载高。
推荐：
6~8W/m·K导热材料，并兼顾柔软性和低热阻。
副驾娱乐屏
特点：
● 持续视频播放；
● 发热集中；
● 芯片密集。
建议采用：
高导热、低热阻、高可靠性导热垫片。
Mini LED显示
特点：
● LED数量巨大；
● 背光发热明显。
建议：
采用高导热垫片配合铝基板，实现均匀散热，降低光衰风险。
OLED显示
OLED虽然整体功耗较低，但驱动IC局部热密度较高。
此时更应关注：
● 柔软贴合；
● 低应力；
● 长期稳定性。
导热硅胶垫片常见选型误区
很多企业在实际项目中容易陷入以下误区：
误区一：导热系数越高越好。
实际上，高导热材料如果不能充分贴合界面，整体散热性能反而可能下降。
误区二：只关注材料价格。
价格较低的产品可能存在导热性能衰减、硅油析出、压缩永久变形等问题，长期使用反而增加维护成本。
误区三：忽略厚度匹配。
厚度过大或过小都会影响接触效果，导致热阻增加。
误区四：忽略整机验证。
材料参数只是实验室数据，最终仍需结合实际工况进行热仿真和样机测试。
诺丰如何助力车载显示器实现高效热管理？

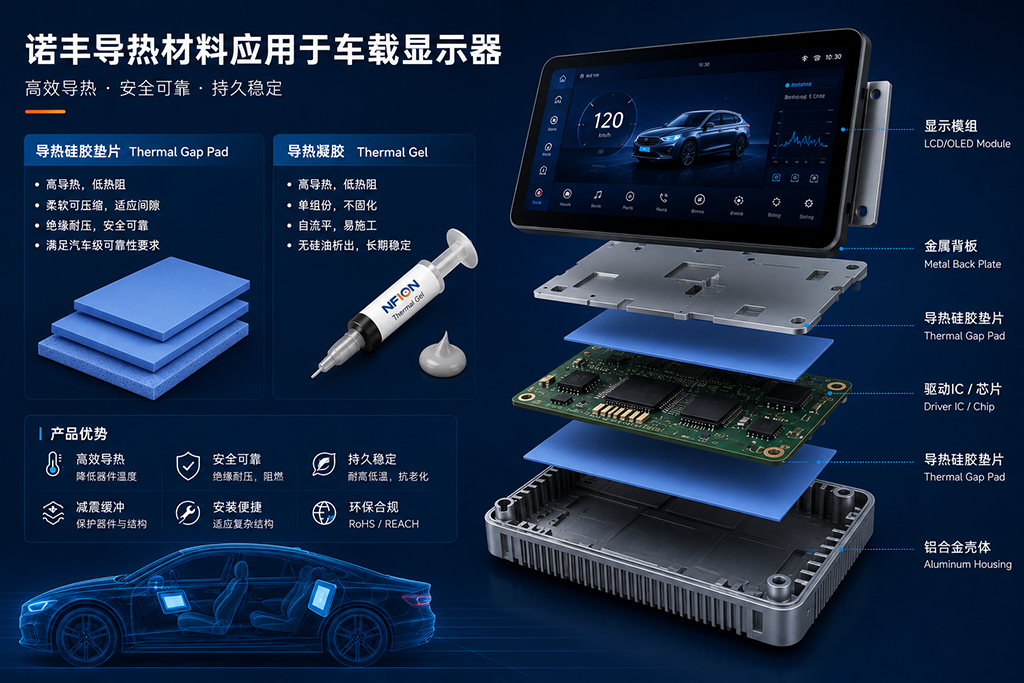

作为专注热管理材料研发与制造的企业，诺丰围绕车载显示器、智能座舱及新能源汽车电子领域，持续推出多系列导热界面材料解决方案。
针对不同显示系统需求，可提供：
● 多档导热系数选择：覆盖3W～15W/m·K，满足不同功耗场景。
● 低热阻配方设计：优化热传导路径，提高散热效率。
● 多种厚度与硬度规格：适配复杂结构间隙，兼顾贴合性与应力控制。
● 高可靠性材料体系：耐高低温循环、抗老化、低硅油析出，适用于汽车长期服役环境。
● 定制化加工能力：支持激光切割、模切、异形加工及批量交付，满足客户结构设计需求。
从研发阶段的热仿真支持，到样品验证，再到批量供货，诺丰可为车载显示器客户提供完整的导热材料选型与应用支持，帮助提升产品可靠性和散热性能。
结语：真正的导热设计，是系统工程
随着智能座舱向大尺寸、多屏联动、高算力方向发展，车载显示器的散热设计正变得越来越复杂。
导热硅胶垫片虽然只是整个热管理系统中的一个环节，却直接影响着芯片温度、显示性能、产品寿命以及整车可靠性。
因此，在材料选型过程中，不应只关注导热系数这一单一指标，而应综合评估导热性能、热阻、厚度、压缩率、硬度、长期可靠性以及整机热设计等多项因素。
只有从系统热管理的角度进行综合优化，才能真正发挥导热界面材料的价值，为智能汽车提供更加稳定、高效、可靠的散热保障。
