可控硅是什么？它是如何工作的？
发布：诺丰NFION
时间：2024-12-02 11:26:55
在现代电子技术中，可控硅（Silicon Controlled Rectifier，简称SCR）是一种重要的半导体器件，广泛应用于电力控制、电动机调速、变频器、加热器控制等领域。可控硅因其独特的工作原理和控制特性，成为了功率电子学中的关键元件之一。诺丰将深入探讨可控硅的定义、工作原理、特性及应用，帮助读者全面理解这一器件。

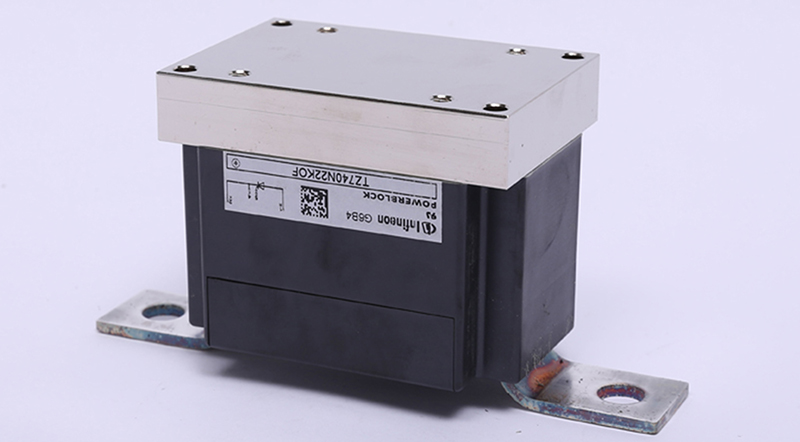

可控硅的定义
可控硅是一种由四层半导体材料构成的器件，具有三结结构。它属于一种受控整流器，其作用是根据控制信号调整电流的导通与截止状态，从而实现电流的精确控制。与传统的二极管不同，二极管一旦导通便无法停止导电，而可控硅则可以通过外部触发信号来控制其导通与关断，具有极高的控制性。
可控硅的基本结构包括四层交替排列的半导体材料，分别为P型和N型。通过特定的触发信号，可控硅的导通状态可以被精确控制，这种特性使得它在工业自动化、变频调速等应用中有着广泛的使用。

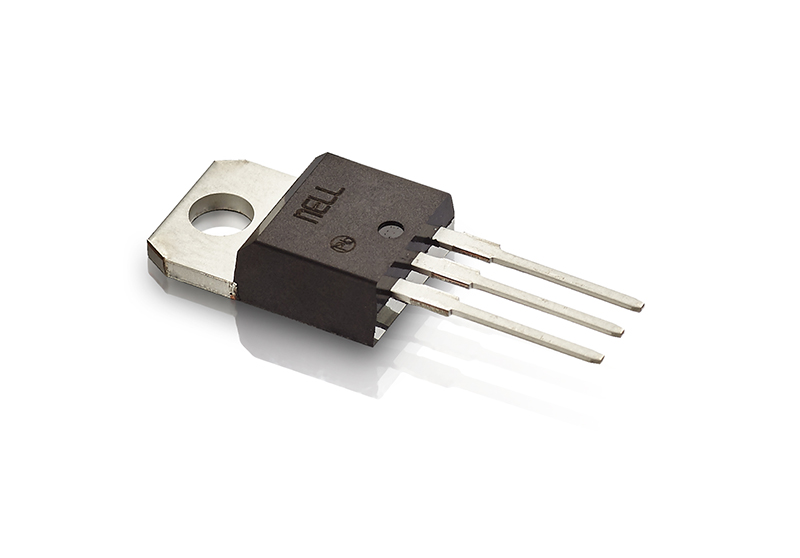

可控硅的工作原理
可控硅的工作原理可以从它的结构和触发方式入手进行分析。可控硅的核心是由四层半导体材料（PNPN结构）组成的，形成三个PN结。其工作原理如下：
● 触发导通：当施加一个正向电压到可控硅的栅极（Gate），并且栅极电流足够大时，会导致内部的P-N结发生反向击穿，进而让电流通过可控硅的主电流路径，进入导通状态。此时，电流可以自由地通过可控硅。
● 维持导通：一旦可控硅进入导通状态，即便栅极的控制信号去除，它依然会继续导通，直到外部电流流向为零（电流逆转）时，它才会停止导通。
● 关断：为了让可控硅停止导通，必须使电流的方向发生改变。通常，只有当通过可控硅的电流降到零或反向时，器件才会恢复到关闭状态，停止导电。
这一特性使得可控硅不仅能够作为整流器使用，还能够用于变流、调速、调光等应用中，表现出灵活的控制能力。
可控硅的特点
可控硅相比其他半导体器件（如二极管或三端稳压器）具有一些独特的特点，使其在功率控制中发挥着重要作用。主要特点包括：
● 高功率控制能力：可控硅能够承受较大的电压和电流，适用于高功率的电力系统。
● 控制灵活性：可控硅的栅极触发信号能够精确控制其导通和关断，赋予系统很高的控制精度。
● 快速响应：一旦触发，导通速度较快，可以迅速切换电流状态。
● 耐用性和可靠性：可控硅适应恶劣的工作环境，在高温、强电磁场等条件下仍能够稳定工作，具有较长的使用寿命。
这些优点使得可控硅在许多高频、高功率的电力控制系统中不可或缺。
可控硅的应用
可控硅因其优秀的电流控制能力，在许多领域得到了广泛应用。以下是可控硅的一些典型应用场景：
● 电机调速：在电动机控制系统中，通过调节可控硅的触发时刻，可以控制电机的转速，进而实现变频调速。
● 变频器：在交流变频器中，利用可控硅实现频率调节，从而达到电压和频率的控制，优化电力使用。
● 电力传输：可控硅在高压直流输电（HVDC）系统中起到整流和逆变作用，调节电流的方向和电压，确保电力的高效传输。
● 加热器控制：在工业加热器系统中，利用可控硅调节电流大小，控制加热功率，从而精确调控加热温度。
● 电源稳压：可控硅被用作电源调节器和稳压器，维持电流的稳定，防止电压波动对设备造成损害。
可控硅与其他半导体器件的比较
可控硅与其他常见的半导体器件，如二极管、晶闸管（TRIAC）、场效应管（MOSFET）等有显著的差异。以下是它们的比较：
| 特性 | 可控硅（SCR） | 二极管 | 晶闸管（TRIAC） | MOSFET |
| 控制方式 | 通过栅极触发信号 | 无控制信号 | 双向控制 | 电压控制 |
| 导通保持 | 导通后不需要栅极信号 | 一旦导通无法停止 | 可双向导通 | 需要保持电压 |
| 应用范围 | 高功率、变频调速 | 低功率整流 | 小功率交直流控制 | 高频高效开关 |
| 响应速度 | 较慢 | 极快 | 较慢 | 极快 |
结论
可控硅作为一种重要的半导体器件，凭借其能够控制大功率电流的特性，广泛应用于电力控制、电动机调速、变频器等领域。它的工作原理、特点以及在现代电力电子中的应用展示了它在技术上的独特优势。随着功率电子技术的进步，可控硅的应用将继续拓展，为智能电力系统和自动化控制技术的发展提供支持。
