导热硅胶片弹性模量是什么意思?
发布:诺丰NFION 时间:2024-07-27 10:02:58

导热硅胶片在电子设备和其他需要散热的应用中得到了广泛的应用。这种材料不仅具有优异的导热性能,还具有弹性,可在两种表面之间形成良好的热接触。但在选择和使用导热硅胶片时,理解其弹性模量至关重要。诺丰科技将深入探讨导热硅胶片的弹性模量的意义、测量方法及其在实际应用中的影响。

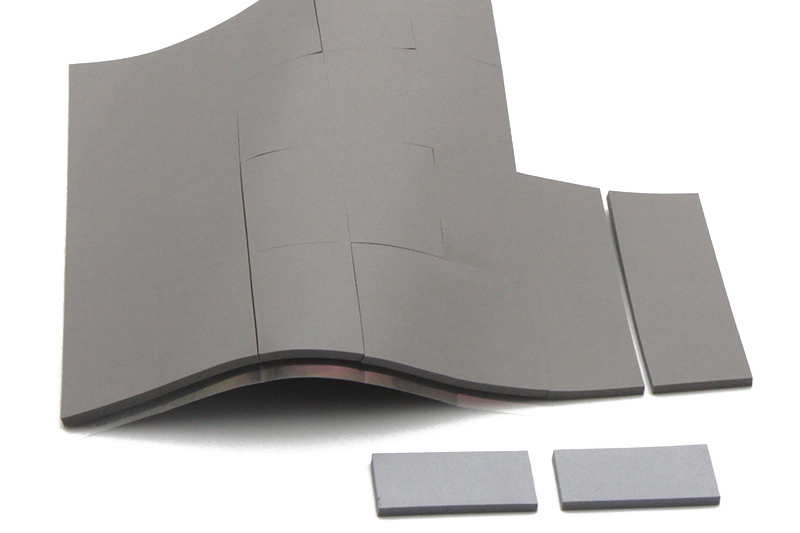

导热硅胶片


什么是弹性模量

弹性模量,也称为杨氏模量(Young's Modulus),是材料抵抗弹性变形的能力的度量。具体来说,它定义了材料在受到应力(力作用)时发生变形的程度。弹性模量的单位是帕斯卡(Pa),通常用更大的单位如兆帕(MPa)或吉帕(GPa)表示。

公式上,弹性模量E可表示为:

E = σ/ ϵ

其中,σ表示应力,ϵ表示应变。应力是施加在材料上的力除以材料的横截面积,而应变是材料的变形量与其原始长度的比值。

导热硅胶片的弹性模量

导热硅胶片是一种柔软、弹性良好的材料,其弹性模量比金属和陶瓷低得多。这种低弹性模量使得导热硅胶片能够在应用中适应不同的表面形状和压力,从而保证良好的热接触。

弹性模量的重要性

1. 热界面性能:导热硅胶片的主要作用是作为热界面材料(TIM),填充热源和散热器之间的间隙。低弹性模量使得导热硅胶片能够在低压力下变形,从而填充微小的表面不平整,提高热传导效率。

2. 机械应力分散:在电子设备中,导热硅胶片可以帮助分散由于热膨胀和机械振动引起的应力,保护敏感的电子元件不受损坏。

3. 安装方便:导热硅胶片由于其柔软和低弹性模量,易于裁剪和安装,能够适应各种形状和尺寸的表面。

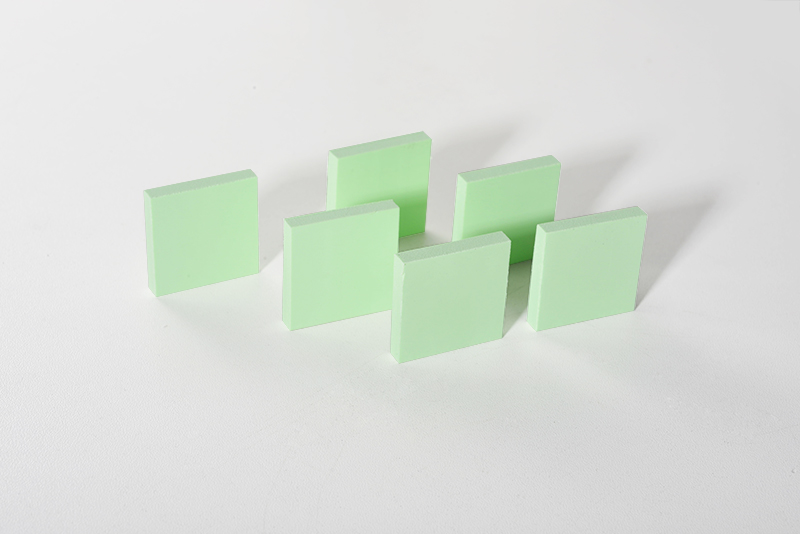

导热硅胶片


如何测量导热硅胶片的弹性模量

测量导热硅胶片的弹性模量通常采用拉伸试验或压缩试验。以下是这两种方法的基本步骤:

拉伸试验

1. 准备试样:将导热硅胶片裁剪成标准尺寸的试样。

2. 夹持试样:将试样固定在拉伸试验机上。

3. 施加拉力:逐渐施加拉力,记录应力和应变数据。

4. 计算弹性模量:通过应力-应变曲线计算弹性模量。

压缩试验

1. 准备试样:将导热硅胶片裁剪成适当尺寸的试样。

2. 夹持试样:将试样固定在压缩试验机上。

3. 施加压力:逐渐施加压力,记录应力和应变数据。

4. 计算弹性模量:通过应力-应变曲线计算弹性模量。

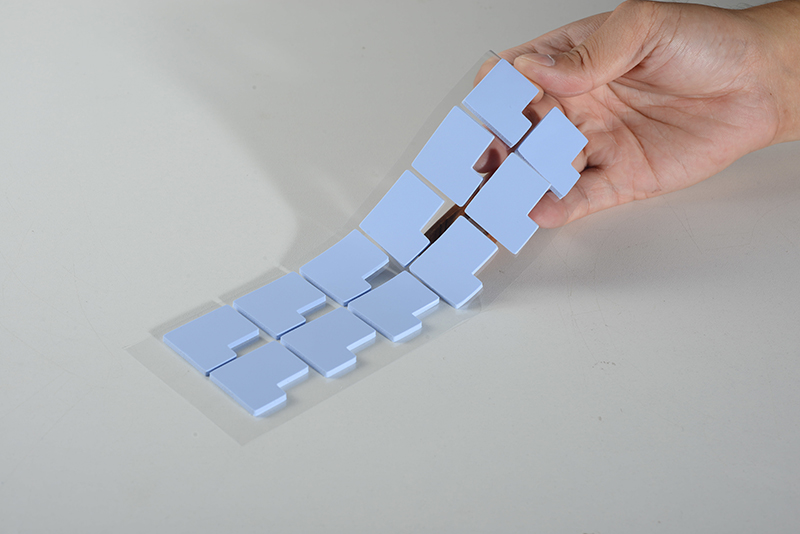

导热硅胶片


弹性模量在实际应用中的影响

在选择导热硅胶片时,了解其弹性模量可以帮助工程师评估其在特定应用中的表现。例如,在高压环境下,弹性模量较低的导热硅胶片可能无法提供足够的支撑,而在低压环境下,它则可以提供更好的热接触效果。

此外,弹性模量也影响导热硅胶片的耐久性和可靠性。在重复的热循环和机械应力作用下,弹性模量较高的材料可能更耐用,而弹性模量较低的材料则可能更容易变形和失效。

总结

导热硅胶片的弹性模量是其性能的重要指标之一,直接影响其在热界面管理中的效果。理解和正确测量弹性模量,可以帮助工程师选择适合特定应用的导热硅胶片,确保电子设备的可靠性和高效运行。在实际应用中,根据具体需求选择合适弹性模量的导热硅胶片,能够显著提升设备的热管理性能,延长其使用寿命。
